2　設計方案及測試結果

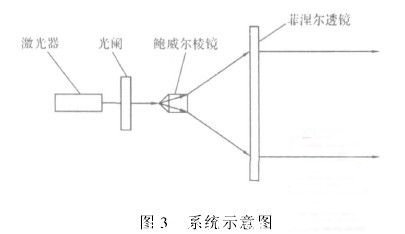

　　結合鮑威爾棱鏡和菲涅爾透鏡的工作原理，設計整套光學係統，如圖3。

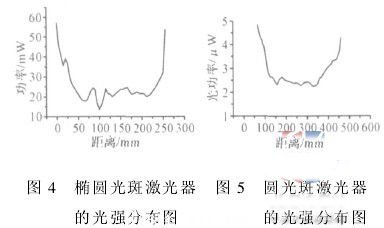

        首先選取了波長為(wei) 650nm的紅光橢圓光斑和圓光斑激光器進行測試，實驗中未加入光闌，利用光功率計在光學實驗平台上進行分組測試。實驗中每平移5mm進行一次功率測試，每組共測400個(ge) 數據。最後用origion軟件進行處理，光強分布圖如圖4、圖5。

　　從(cong) 圖中可以看出，圓光斑的光強分布要均勻很多，通過計算得到圓光斑比橢圓光斑激光器的均勻度要好約46%。這主要是由於(yu) 橢圓光斑激光器的光斑直徑大，且不均勻，而圓光斑的直徑小，且光束分布比較集中，準直性較好。為(wei) 了進一步提高均勻性，選擇在光束打到鮑威爾棱鏡前加光闌，對光束直徑再進行限製。光強分布圖如圖6。

　　3　結束語

　　從(cong) 實驗結果可以看出：點光斑激光器的光束通過該係統可以達到300mm左右寬的均勻平行光幕。該係統可以用來減小線性激光器高斯分布帶來的不均勻性誤差，提高了精度。由於(yu) 點光斑激光器的準直性和菲涅爾透鏡鋸齒的間距、深淺等加工工藝的影響，產(chan) 生了兩(liang) 端光強分布較強的部分，從(cong) 而降低了光的利用率，這是今後設計時仍需要進一步研究的地方。
