3 測量原理介紹

　　3.1 接近開關(guan) 測量原理介紹

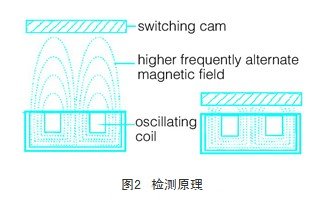

　　接近開關(guan) 選用電感式接近開關(guan) ，電感式接近開關(guan) 屬於(yu) 一種有開關(guan) 量輸出的位置傳(chuan) 感器，它由lc高頻振蕩器和放大處理電路組成，利用金屬物體(ti) 在接近這個(ge) 能產(chan) 生電磁場的振蕩感應頭時，使物體(ti) 內(nei) 部產(chan) 生渦流。這個(ge) 渦流反作用於(yu) 接近開關(guan) ，使接近開關(guan) 振蕩能力衰減，內(nei) 部電路的參數發生變化，由此識別出有無金屬物體(ti) 接近，進而控製開關(guan) 的通或斷。電感式接近開關(guan) 由三大部分組成：振蕩器、開關(guan) 電路及放大輸出電路。振蕩器產(chan) 生一個(ge) 交變磁場。當金屬目標接近這一磁場，並達到感應距離時，在金屬目標內(nei) 產(chan) 生渦流，從(cong) 而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被後級放大電路處理並轉換成開關(guan) 信號，觸發驅動控製器件，從(cong) 而達到非接觸式之檢測目的。檢測原理如圖2。

       3.2 轉數測量

　　在摩擦離合器前後軸上都有兩(liang) 塊檢測金屬塊，檢測金屬塊也跟著連軸同步旋轉，在轉軸的側(ce) 麵各安裝一個(ge) 接近開關(guan) ，當接近開關(guan) 正對這檢測金屬塊時，接近開關(guan) 輸出側(ce) 發出脈衝(chong) 翻轉信號，電機的轉速與(yu) 脈衝(chong) 周期成反比，脈衝(chong) 方波信號周期越長，轉速越慢。周期與(yu) 電機的轉速有以下關(guan) 係：

　　式中：n為(wei) 電機轉速；p為(wei) 電機轉一圈的脈衝(chong) 數；t為(wei) 輸出方波信號周期。根據公式即可計算出直流電機的轉速。對於(yu) 一個(ge) 轉速檢測係統來說，其關(guan) 鍵在於(yu) 能夠使測速結果在整個(ge) 轉速範圍內(nei) 的準確性和分辨率為(wei) 最佳並滿足快速的動態響應要求。主電機與(yu) 螺杆壓縮機連軸兩(liang) 側(ce) 的脈衝(chong) 信號同時輸入儀(yi) 表設備。儀(yi) 表在顯示各自轉速的同時，比較脈衝(chong) 差，並根據安全生產(chan) 和保護設備的需要，設備聯鎖保護信號輸入plc。如果兩(liang) 路脈衝(chong) 數量差別比較大（造粒機組設定每秒鍾脈衝(chong) 差大於(yu) 7個(ge) ），那控製儀(yi) 表就認為(wei) 是滑動，儀(yi) 表輸出控製信號給plc控製造粒機停機，並在控製盤上發出聲光報警。

　　3.3 儀(yi) 表選型

　　造粒滑動監測儀(yi) 表選用德國愛福門（ifm）monitor fs-2控製儀(yi) 表，計數頻率高達400hz（脈衝(chong) 長度最小值》1.2ms），掃描速度非常快，與(yu) 現在工控主流大型控製器相比有很大的優(you) 勢，例如plc的掃描速度為(wei) 一般為(wei) 650ms/次，最快達到50ms/次，dcs掃描速度一般為(wei) 1秒/次，最快為(wei) 200ms/次。所以高速旋轉的電機速度測量不能用plc和dcs。以單片機為(wei) 核心的控製儀(yi) 表非常適合高速運行電機速度的測量。ifm電感式接近開關(guan) 可靠性高、抗幹擾能力強、測量速度快。與(yu) 機械開關(guan) 相比，電感式傳(chuan) 感器具有完美的先決(jue) 條件：無接觸和無磨損的工作方式及高的開關(guan) 頻率和開關(guan) 精度。此外，它們(men) 抗震蕩、防止灰塵和潮濕。電感式傳(chuan) 感器可以無接觸地檢測所有的金屬。

4 滑動檢測過程

　　在機組開機後，儀(yi) 表電磁閥通電，儀(yi) 表動力風推動摩擦離合器結合。電機啟動運行，並傳(chuan) 動螺杆壓縮機運行。滑動檢測儀(yi) 表及時監測主電機及螺杆壓縮機連軸的同速轉動情況，並把控製節點信號輸入plc做停機條件。造粒主電機轉數一般為(wei) 1000prm/m，即為(wei) 33個(ge) 脈衝(chong) /秒（一個(ge) 軸上兩(liang) 個(ge) 檢測塊），儀(yi) 表時刻檢測離合器兩(liang) 側(ce) 的轉數，當兩(liang) 側(ce) 脈衝(chong) 信號差每秒大於(yu) 7個(ge) 的時候，控製儀(yi) 表節點斷開，輸入plc的信號消失，造粒機組連鎖停車。在檢測過程中，儀(yi) 表能同時顯示電機側(ce) 和螺杆壓縮機連軸側(ce) 的轉數。並能按儀(yi) 表掃麵速度及時刷新。

5 結束語

　　利用接近開關(guan) 和高精度的檢測儀(yi) 表組成的在線檢測係統，頻率響應快、抗幹擾能力強。在電機轉速測量和滑動監測中得到廣泛的應用。能準確的監測電機的運行狀態，起到保護設備作用。
