4 bcb與(yu) 組態王軟件數據交換的實現

　　“組態王”之間通訊的實現主要是通過“組態王”提供的動態數據交換 （dde）來完成的。dde是windows平台上的一個(ge) 完整的通信協議，它使應用程序能彼此交換數據和發送指令。dde過程可以比喻為(wei) 兩(liang) 個(ge) 人的對話。提問的一方稱為(wei) “顧客”（client），回答的一方稱為(wei) “服務器”server）。一個(ge) 應用程序可以同時是“顧客”、“服務器”：當它向其他程序中請求數據和時，它充當的是“顧客”若有其他程序需要它提供數據，它又成了“服務器”這裏關(guan) 鍵要實現的是。“組態王”作為(wei) 顧客程序從(cong) bcb得到數據。使bcb成為(wei) “服務器”很簡單，隻需在“組態王”中設置服務器程序的三個(ge) 標識名（應用程序名、主題名、項目名），並把vb應用程序中提供數據的窗體(ti) 的linkmode屬性設置為(wei) 1，不必在vb中增加任何程序。值得注意的是，將vb窗口的屬性設定成和在組態王中定義(yi) dde設備時的“話題名”一樣；在組態王定義(yi) 要顯示的變量時，選擇“項目名”為(wei) 要顯示bcb的textbox控件名。這樣組態王界麵上可以顯示出指定的bcb可執行文件中指定的textbox控件的值。

5 一種通過用bcb做控件實現組態王監控變頻器的方法

　　利用bcb中能生成activex控件的項目編寫(xie) 器new-》other-》activex-》activeform，編寫(xie) 相關(guan) 程序實現控製變頻器的功能，並通過bcb自帶的view工具欄中的typelibrary工具來編譯生成控件，此控件經打包可生成在組態王中認始的ocx控件，此控件同樣可設置是否具有可讀可寫(xie) 的屬性，此屬性是在typeliabrary工具中設置編譯後得到的，需要幾個(ge) 參數，其各是什麽(me) 屬性，完全可以自由添加，非常簡單方便。並可通過bcb相關(guan) 程序，設置相關(guan) 屬性對內(nei) 對外的具體(ti) 連接功能。實際上，此過程實現的就是變頻器與(yu) bcb控件的通信，控件與(yu) 組態王的通信，此方式彌補了組態王中不提供的相關(guan) 變頻器等的驅動程序，而無法利用組態王的缺陷，可通過bcb方便實現相關(guan) 功能的驅動，而又間接實現了組態王控製變頻器等的驅動。實際bcb與(yu) 變頻器等的通信也非常簡便，隻要確定了通信協議，就可利用mscomm控件，方便的編寫(xie) 通信程序，實現變頻器等的控製。用bcb製作通用控件嵌入組態王從(cong) 而實現組態王與(yu) 變頻器的通訊，其運行畫麵如圖3所示。

6 結束語

　　當用bcb作為(wei) 後台時，當係統開始運行前，要求首先運行c++builder的可執行文件作為(wei) 後台運行程序，然後才能運行組態王係統。當變頻器發送數據的時候，由bcb接受到此數據，再通過組態王提供的dde功能，將該數據顯示到組態王界麵上。這樣就把從(cong) 變頻器采集到的外部信號通過bcb間接動態的顯示在組態王界麵上。該方法實現了組態王對變頻器的實時監控。經過測試可知，係統的實時響應速度能達到ms級，並且這種實現係統實時監控的方法可移植性強，對於(yu) 監控其他類型可編程控製器plc或單片機也適用。

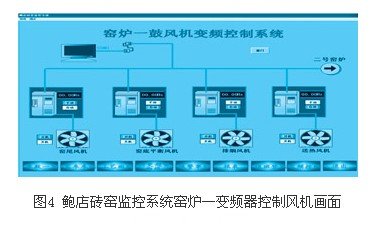

　　當用bcb製作控件時，隻要用bcb製作完相應功能的控件就可實現脫離bcb環境，作為(wei) 普通的ocx控件應用於(yu) 組態王，非常簡便。此方法彌補了組態王沒有相關(guan) 驅動程序，而無法實現應用組態王的缺陷，值得推廣應用。在兗(yan) 礦鮑店磚窯監控係統中，我們(men) 利用了bcb作為(wei) 後台間接實現組態王對變頻器的控製。其窯爐一鼓風機變頻控製監控畫麵如圖4所示。經現場調試運行後，所得反饋效果良好。#p#分頁標題#e#
