1　引言

　　隨著微型計算機技術和自動控製技術的不斷進步，許多領域中都引入了計算機自動檢測與(yu) 控製技術，而且隨著各領域中研究內(nei) 容的不斷深入與(yu) 發展，對計算機自動測控係統的要求也越來越高，工控組態軟件就是近年來在工業(ye) 自動化領域興(xing) 起的一種新型的軟件開發技術，開發人員通常不需要編製太過複雜的程序代碼，隻要利用組態軟件包中的工具，進行數據組態、圖形圖像組態等工作即可完成所需應用軟件的開發工作，它具有二次開發簡便、開發周期短、通用性強、可靠性高等優(you) 點。

　　近幾年來，我國工業(ye) 快速發展，相對應的工業(ye) 控製領域也是朝著科學化、現代化方向發展，例如對現場運行的各類高壓變頻器設備控製的要求就是如此。由於(yu) 高壓變頻器幾乎都是工礦企業(ye) 的關(guan) 鍵設備，對其可靠性的高要求是不言而喻的，因此，對高壓變頻器的實時數據、運行狀態、故障狀態和運行參數等進行實時監測並根據具體(ti) 的情況做出相應的控製，顯得尤為(wei) 重要，為(wei) 了實現這個(ge) 目的，我們(men) 以工控組態軟件mcgs為(wei) 開發平台進行設計，完成了變頻器監控係統的研製。

2　變頻器監控係統要求

　　2.1　監控係統技術要求

　　（1） 要求監控係統保證各項監測數據的實時準確可靠，減少人為(wei) 因素影響，提供可靠現場數據支持;

　　（2） 要有良好的可維護性，能夠方便地維護係統的正常運行;

　　（3） 能提供友好的人機交互界麵，方便現場人員操作;

　　（4） 能提供對實時數據的數據處理和曆史數據管理功能;

　　（5） 能提供靈活的接口，為(wei) 用戶提供良好的二次開發功能並能與(yu) 其他管理信息係統進行信息融合。

　　2.2　監控係統具體(ti) 要求

　　（1） 信號采集和數據處理： 對來自現場的非標準信號數據通過組態軟件轉換成標準信號。

　　（2） 狀態顯示：#p#分頁標題#e#

　　將變頻器啟動、停止、就緒、合閘、接通、運轉、旁通、告警、外控等狀態通過組態軟件動態的顯示於(yu) 監控畫麵上，具有實時、動態效果。

　　（3） 監控操作： 對頻率、溫度、電流、電壓、風壓等進行自動實時監測。

　　（4） 操作畫麵：

　　在操作畫麵上可查詢裝置的電壓、電流、功率、溫度等實時和曆史數據，還可查詢實時、曆史曲線和設備狀態並可按要求設定和打印出實時報表和曆史報表。

3　變頻器監控係統的硬件組成

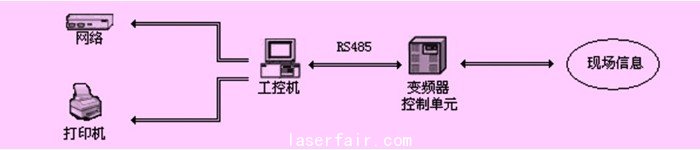

　　圖1　變頻器監控係統組成示意圖

　　變頻器監控係統主要由工控機、打印機、變頻控製櫃（主要包括plc、模擬量輸入輸出模塊、開關(guan) 量輸入輸出模塊、光纖觸發模塊、ups電源和一些通訊電纜等）組成，其畫麵如圖1 所示。工控機作為(wei) 監控中心，將變頻器所有的運行數據和參數利用串行口通訊方式（rs-485），經屏蔽雙絞線送到工控機中，在人機界麵上進行實時顯示;工控機也可下達指令來控製變頻器的啟動、停止、複位等。這樣就完成了對所有數據的采集傳(chuan) 輸及命令傳(chuan) 送，同時，也可完成管理級功能，如局域網的管理任務、形成管理部門所需數據的記錄報表、統計報表等。
