4　監控係統軟件組態

　　軟件組態部分完成監控係統與(yu) 操作人員間的交互界麵，是實現對整個(ge) 係統的監視、控製、調度和管理的核心。人機界麵分為(wei) 兩(liang) 部分，一部分是用於(yu) 日常監視、係統參數設置的主界麵，另一部分是用於(yu) 指示、管理非日常監視信息，如各種報表、曲線及趨勢圖、曆史記錄等的子界麵。

　　組態軟件運行後，點擊公司信息圖片後，即進入變頻係統監控主界麵。在主界麵的上方有一排指示燈，用於(yu) 指示變頻係統狀態，左下方有一個(ge) 報警描述狀態欄，用於(yu) 顯示變頻器當前所有報警信息，右側(ce) 的數據顯示欄用於(yu) 顯示頻率、定子電壓、定子電流、壓力等實時數據。在主畫麵的最下方有四個(ge) 按鈕可用來顯示本軟件係統其他功能：係統參數設置、實時曲線顯示、曆史數據列表、報警記錄查看，當按下相應的按鈕後，即進入到其對應的畫麵中。其畫麵如圖2所示。

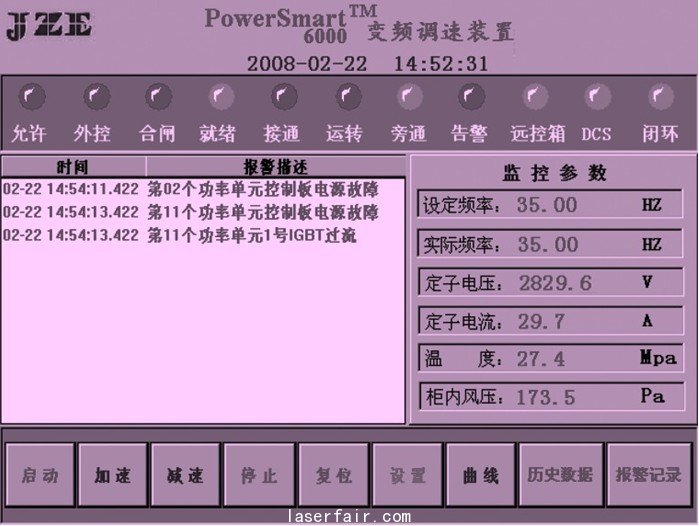

　　圖2　監控主畫麵

　　4.1　參數設置功能

　　當按下參數設置按鈕後，會(hui) 彈出用戶登錄對話框，隻有輸入正確的密碼才能進入該畫麵進行設置，這樣可有效防止非專(zhuan) 業(ye) 人員誤操作。該畫麵主要用於(yu) 設置變頻裝置的所有參數，操作人員可以按“參數表”按鈕，來查看相應參數的具體(ti) 用途說明。

　　4.2　曲線功能

　　當按下曲線按鈕後，進入曲線畫麵，它能對指定的各監控量進行自動檢測，包括反映實時運行狀態的電流、電壓、頻率、功率因數等各種數據畫麵，方便地提供了指定參數的實時監測曲線。

　　4.3　曆史數據列表功能

　　按下曆史數據按鈕後，進入曆史數據表格，曆史數據列表功能可對指定的監控量進行自動檢測、自動存儲(chu) ，並可將各個(ge) 不同類型的數據分別顯示於(yu) 多幅不同的表格上，利用選擇鍵，方便地選擇所需表格畫麵，並可通過輸入具體(ti) 時間來調出當時的數據記錄。

       4.4　報警記錄查看列表功能#p#分頁標題#e#

　　按下報警記錄按鈕後，可進入報警信息瀏覽表格，該表格主要用於(yu) 存儲(chu) 監控係統的故障報警情況。操作者還可通過輸入具體(ti) 時間來調出當時的係統故障記錄，並可將該記錄進行打印，如圖3所示。

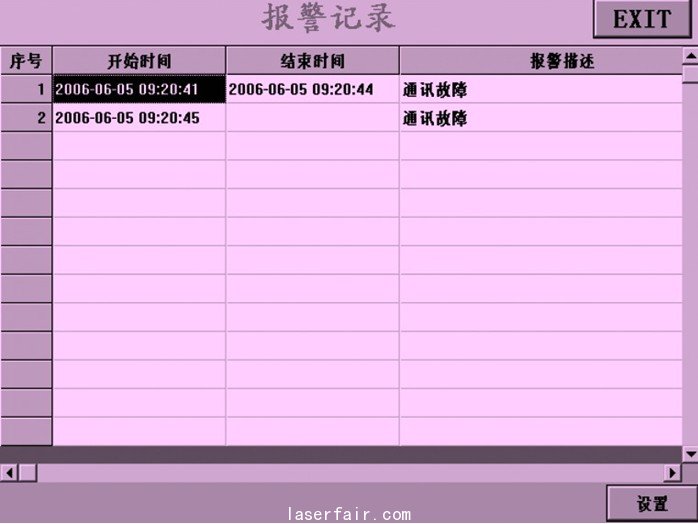

　　圖3　報警記錄畫麵

5　變頻係統監控功能的實現及效果

　　進行編程後的監測、控製係統，針對變頻係統的特點，集實時顯示、流程控製、數據采集、數據傳(chuan) 輸、工程報表、曆史曲線和實時曲線顯示等功能於(yu) 一身，並能保存和打印曆史數據為(wei) 係統分析使用。可以完成如下功能：

　　（1）實時監控設備工作狀態，實現全生產(chan) 過程實時管理。高壓變頻器運行狀態十分重要，而監控係統的建立為(wei) 管理部門提供的實時動態信息，能有效地幫助值班人員及時了解設備工作狀態。

　　（2） 提供靈活的實時曲線和曆史曲線顯示功能。通過比較當前和曆史趨勢數據，特別是結合裝備安全運行的多參數模型，可以及早報告故障隱患。

　　（3）實時報表管理方便地解決(jue) 了現場定時數據抄寫(xie) 、維護及繁瑣的數據處理工作，記錄員不必再每天花費大量的精力填寫(xie) 報表，提高了企業(ye) 的辦公自動化能力和管理水平，取得了顯著的經濟效益和社會(hui) 效益。

　　（4） 數據化和網絡化的管理提高了企業(ye) 數據的透明度並消除了人為(wei) 因素，將成本核算納入更規範的管理體(ti) 係。

　　（5） 監控係統具有界麵友好，易於(yu) 操作，運行可靠，便於(yu) 更改、擴充、升級等優(you) 點，同時，係統造價(jia) 很低，具有較高的性價(jia) 比。

6　結束語

　　本係統已經投入實際運行，實現了對高壓變頻器各參數的在線實時監測與(yu) 控製，並在實際使用過程中取得了良好效果，加強了職能部門對高壓變頻器的監測，規範了職工行為(wei) 。對高壓變頻器實現了係統化管理，提高了變頻設備運轉的可靠性，保證了現場的安全運行。#p#分頁標題#e#
