1 引言

　　近幾年來，可編程序控製器（plc）以其可靠性高、適應性強、靈活性好、編程簡單、容易掌握等特性，在各個(ge) 領域發揮越來越重要的作用。在plc控製係統中，plc作為(wei) 主要控製設備，必然與(yu) 控製對象中各種輸入信號（如按鈕、限位開關(guan) 、拔動開關(guan) 、繼電器的觸點及其它檢測信號等）和輸出設備（如繼電器線圈、接觸器線圈、電磁閥等執行元件）相關(guan) 聯。在實際工作中，由於(yu) 受plc應用係統規模的限製，plc輸入/輸出點數往往不夠用。為(wei) 此若采用擴展輸入/輸出單元或更換點數更多的plc來解決(jue) 有時又不合算，為(wei) 了降低係統硬件的成本，常常采用各種技巧減少係統占用的輸入/輸出點數，相當於(yu) 擴展了plc的i/o點數。本文從(cong) 硬件、軟件兩(liang) 個(ge) 方麵介紹在不增加硬件情況下“擴展”plci/o點數的幾種方法。

2 “擴展”i/o點數的方法

　　2.1 分組輸入

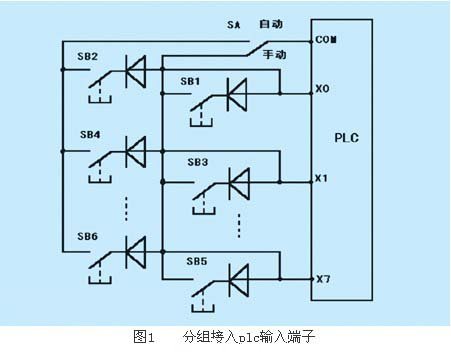

　　有些plc控製既有“手動控製”又有“自動控製”，而自動控製程序和手動控製程序不會(hui) 同時執行，這時可將自動與(yu) 手動信號按不同控製狀態要求分組接入plc輸入端子，如圖1所示（本文以三菱fx2小型plc編號分配為(wei) 例進行梯形圖設計）。圖1中sa用來選擇自動/手動程序，供自動/手動切換之用，sb2和sb1按鈕都使用x0輸入端，但它們(men) 不會(hui) 同時起作用，圖1中的二極管用來切斷寄生信號，避免錯誤信號的產(chan) 生。這樣，通過plc的硬件公共點（com）接線的轉換和軟件分時執行各自不同的用戶程序段的方法，使得plc的一個(ge) 輸入點可分別反應兩(liang) 個(ge) 輸入信號的狀態，起到兩(liang) 個(ge) 輸入點的作用，來完成plc在兩(liang) 種工作狀態下的輸入功能，提高了plc輸入點的利用效率，相當於(yu) 擴展了plc的輸入點的實際數量。其它x1-x7端相似。

　　2.2 采用硬件接線完成簡單的“與(yu) ”、“或”邏輯，減少電路i/o點數

　　（1） 減少電路輸入點數

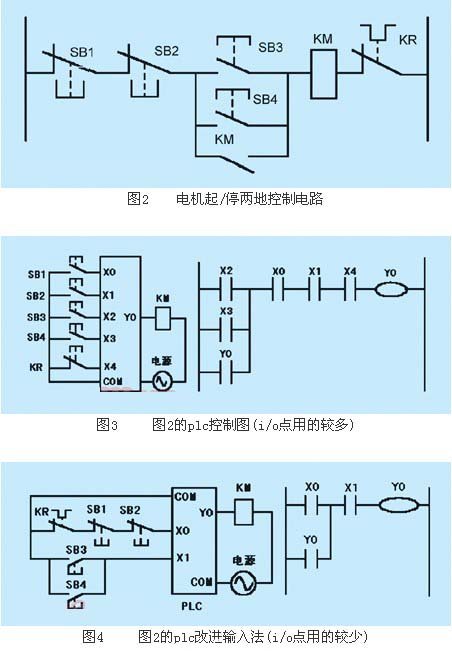

　　圖2是一個(ge) 由繼電器、接觸器組成的電動機起動、停止兩(liang) 地控製電路，可以實現電動機在兩(liang) 個(ge) 地方起動、停止的控製。如將此電路改為(wei) plc控製，plc輸入電路有多種接法，對應的梯形圖也有多種。從(cong) 圖3和圖4這兩(liang) 種接線圖及相應的梯形圖可以看出：圖3的接線占用輸入最多（共5個(ge) ），梯形圖也顯得複雜，但判斷輸入設備故障時形象較直觀。當plc輸入點比較緊張時，可采用圖4所示的輸入接線圖，它占用plc輸入點較少（共3個(ge) ），相應的梯形圖也比較簡單。

       （2） 減少所需plc的輸出點數

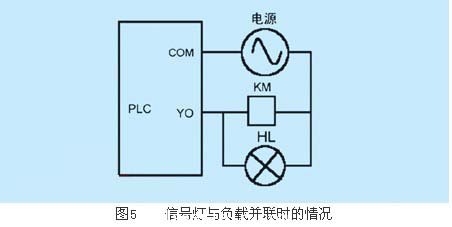

　　對於(yu) 通斷狀態完全相同的負載，在plc的輸出端點功率允許的情況下可並聯於(yu) 同一輸出端點，即一個(ge) 輸出端點帶多個(ge) 負載。例如輸出信號燈與(yu) 負載並聯，如圖5所示，這樣可減少一半輸出點數。但要注意不能超出每個(ge) 端點的允許負載能力。

　　此外，還可采用三線-八線編碼、譯碼方法，隻增加少量的外部元件，即可實現將8個(ge) 顯示輸出口減少為(wei) 3個(ge) 輸出口。
