3.1 係統中plc模擬量控製變頻調速需要解決(jue) 的主要問題

　　3.1.1 模擬量模塊輸出信號的選擇

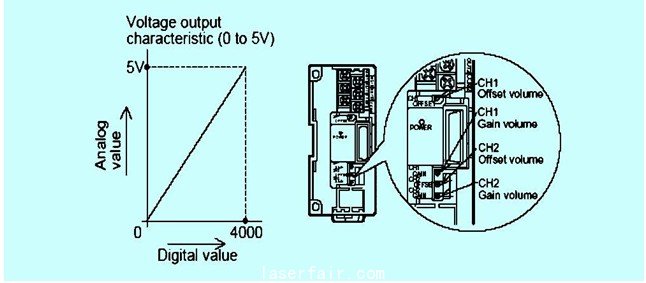

　　圖3 模塊的增益設定

　　通過對模擬量模塊連接端子的選擇，可以得到兩(liang) 種信號，0~10v或0~5v電壓信號以及4~20ma電流信號。這裏我們(men) 選擇0~5v的電壓信號進行控製。

　　3.1.2 模擬量模塊的增益及偏置調節

　　模塊的增益可設定為(wei) 任意值。然而，如果要得到最大12位的分辨率可使用0~4000。如圖3，我們(men) 采用0~4000的數字量對應0~5v的電壓輸出。當然，我們(men) 可對模塊進行偏置調節，例如數字量0~4000對應4~20ma時。

　　3.1.3 模擬量模塊與(yu) plc的通訊

　　對於(yu) 與(yu) fx2n係列plc的連接編程主要包括不同通道數模轉換的執行控製，數字控製量寫(xie) 入fx2n-2da等等。而最重要的則是對緩衝(chong) 存儲(chu) 器（bfm）的設置。通過對該模塊的認識，bfm的定義(yi) 如附表。

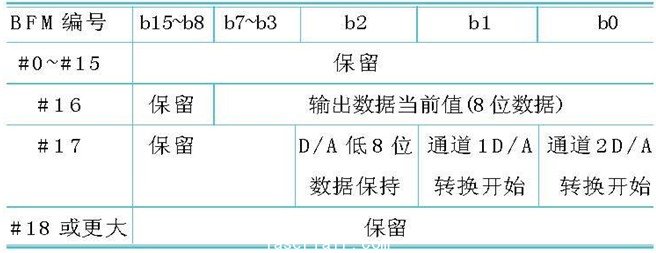

　　附表 bfm的定義(yi)

　　從(cong) 附表中可以看出起作用的僅(jin) 僅(jin) 是bfm的#16、#17，而在程序中所需要做的則是根據實際需要給予bfm中的#16和#17賦予合適的值。其中：

　　#16為(wei) 輸出數據當前值。

　　#17:b0:1改變成0時，通道2的d/a轉換開始。

　　b1:1改變成0時，通道1的d/a轉換開始。

　　3.1.4控製係統編程

　　對於(yu) 上例控製係統的編寫(xie) 程序如圖4所示。

　　圖4 控製係統編程

　　在程序中：

　　（1）當m67、m68常閉觸點以及y002常開觸點閉合時，通道1數字到模擬的轉換開始執行;當m62、m557常閉觸點以及y003常開觸點閉合時，通道2數字到模擬的轉換開始執行。

　　（2） 通道1

　　*1將保存第一個(ge) 數字速度信號的d998賦予輔助繼電器（m400~m415）;

　　*2將數字速度信號的低8位（m400~m407）賦予bfm的16#;

　　*3使bfm#17的b2=1;

　　*4使bfm#17的b2由1→0，保持低8位數據;

　　*5將數字速度信號的高4位賦予bfm的16#;

　　*6使bfm#17的b1=1;

　　*7使bfm#17的b1由1→0，執行通道1的速度信號d/a轉換。

   （3） 通道2

　　*8將保存第二個(ge) 數字速度信號的d988賦予輔助繼電器（m300~m315）;

　　*9將數字速度信號的低8位（m300~m307）賦予bfm的16#;

　　*10使bfm#17的b2=1;

　　*11使bfm#17的b2由1→0，保持低8位數據;

　　*12將數字速度信號的高4位賦予bfm的16#;

　　*13使bfm#17的b0=1;

　　*14使bfm#17的b0由1→0，執行通道2的速度信號d/a轉換。

　　（4）程序中的k0為(wei) 該數模轉換模塊的位置地址，在本控製係統中隻用了一塊模塊，因此為(wei) k0，假如由於(yu) 工藝要求控製係統還要再增加一塊模塊，則新增模塊在編程時隻要將k0改為(wei) k1即可。

　　3.1.5變頻器主要參數的設置

　　根據控製要求，設置變頻器的運行模式為(wei) 外部運行模式，運行頻率為(wei) 外部運行頻率設定方式，pr.79=2;模擬頻率輸入電壓信號為(wei) 0~5v，所以，pr.73=0;其餘(yu) 參數根據電機功率、額定電壓、負載等情況進行設定。

　　3.2 注意事項

　　（1） fx2n-2da采用電壓輸出時，應將iout與(yu) com短路;

　　（2） 速度控製信號應選用屏蔽線，配線安裝時應與(yu) 動力線分開。

4 結束語

　　上述控製在實際使用過程中運行良好，很好的將plc易於(yu) 編程與(yu) 變頻器結合起來，當然不同的可編程序控製器的編程和硬件配置方法也不同，比如羅克韋爾plc在增加d/a模塊時，隻要在編程環境下的硬件配置中添加該模塊即可。總之，充分利用plc模擬量輸出功能可以控製變頻器從(cong) 而控製設備的速度，滿足生產(chan) 的需要。
