由西門子S7-200PLC組成的RS485通信網絡其最大通信距離為(wei) 500米，可掛接32個(ge) 節點，距離超過500米時需在RS485總線上加裝RS485中繼器，為(wei) 方便接線，每個(ge) PLC的通信端口需安裝總線連接器，網絡的兩(liang) 端需配接終端電阻。這是一種常規的通信方案，有以下幾個(ge) 缺點：

　　1、 當距離超過500米時，需增加RS485中繼器來延長通信距離，而中繼器需要供電，這對於(yu) 有些無供電條件的場合，如野外、油田、海底等將帶來很大麻煩。

　　2、 整個(ge) 通信網絡是非隔離的，抗幹擾能力較差，特別是當網絡上連接有變頻器通信時容易造成誤碼和死機。

　　3、 由於(yu) 通信網絡是非隔離的，當有雷電或其它較強的瞬變電壓幹擾作用於(yu) 網絡上時勢必造成網絡上的全部PLC損壞，帶來重大的損失！

　　采用德陽四星電子研製PFB-G總線隔離器或CAN-485G遠程驅動器可以很好的解決(jue) 以上問題：

一、采用PFB-G隔離器達到2公裏通信距離：

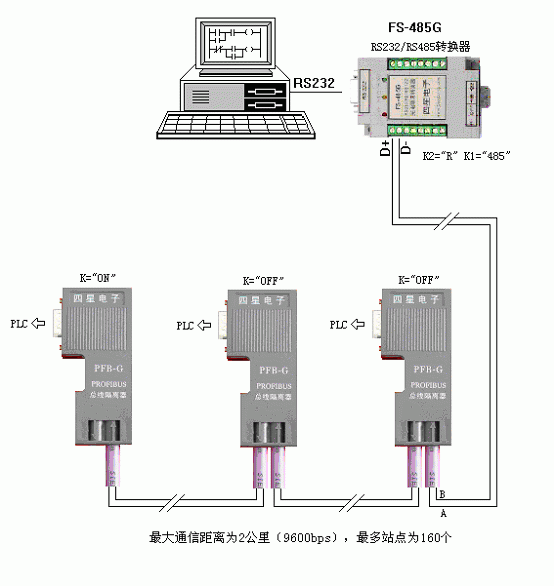

　　通過在每台PLC的通信口安裝PFB-G總線隔離器，如下圖所示，無中繼器時可實現最大通信距離為(wei) 2公裏（9600bps時），最多站點數量為(wei) 160個(ge) ，如距離超過2公裏可在網絡中加裝RS485中繼器（型號：E485GP），PFB-G的最高通信速率為(wei) 12Mbps，可用於(yu) PROFIBUS網絡、PPI網絡、MPI網絡和自由口通信網絡等一切RS485網絡，特別適用於(yu) 幹擾較大的惡劣環境，由於(yu) 光電隔離解決(jue) 了各個(ge) 節點由於(yu) 地電位差帶來的經常損壞通信口的問題，並使通信中的幹擾減小到最小，特別是當網絡中有變頻器通信時效果更為(wei) 明顯。

　　如總線上需掛接變頻器通信，為(wei) 便於(yu) 安裝和接線，可將PFB-G換成BH-485G隔離器，將變頻器的RS485口經BH-485G隔離後再和總線相連，這種方案可以很好的解決(jue) PLC與(yu) 變頻器通信時的幹擾和死機問題！

    二、采用CAN-485G遠程驅動器達到5公裏通信距離：

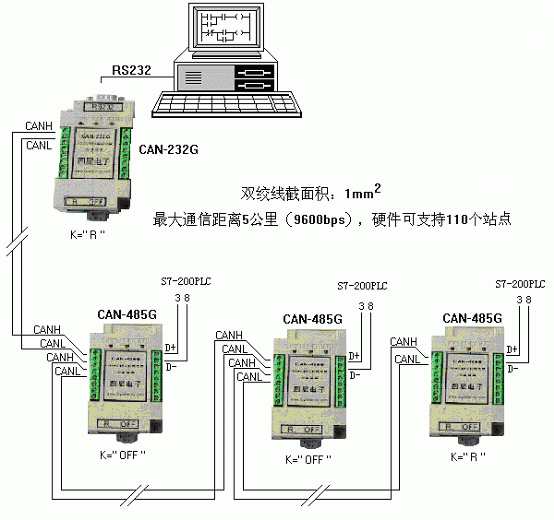

　　通過在每台PLC的通信口安裝CAN-485G遠程驅動器，如下圖所示，無中繼器時可實現最大通信距離為(wei) 5公裏（9600bps時），這可能是目前無中繼器時銅線傳(chuan) 輸的最大距離，CAN-485G是隔離的透明傳(chuan) 輸驅動器，該產(chan) 品並未使用CAN協議而采用了透明傳(chuan) 輸方式，因此使用CAN-485G後並不需對原有軟件作任何修改！CAN信號與(yu) RS485信號相比有諸多優(you) 點，讀者可參看網站的相關(guan) 文章。

#p#分頁標題#e#

　　說明：

　　通信線的截麵積比RS485通信線大，應選1mm2的雙絞線，由於(yu) CAN-485G和CAN-232G（接電腦的RS232口）設計有二對總線端子，按圖所示接線也就不存在分支線問題了。

　　CAN-485G和CAN-232G內(nei) 部已設計有終端電阻，需將總線的始端和末端上的終端電阻設置開關(guan) K撥到“R”（接入120歐終端電阻），而其它站點應撥到“OFF”（不接終端電阻）。

　　如總線上需掛接變頻器通信，請將變頻器的RS485口經CAN-485G隔離後再和總線相連，這種方案可以很好的解決(jue) PLC與(yu) 變頻器通信時的幹擾和死機問題！

　　CAN-232G和CAN-485G均需5VDC工作電源，對於(yu) CAN-232G的工作電源可取自電腦的USB口或用5VDC穩壓，而CAN-485G的工作電源須單獨由5VDC穩壓電源供給，因為(wei) 西門子S7-200PLC通信口上6、5腳輸出的5VDC電源因串聯了100歐的限流電阻而無法作為(wei) 電源使用。

　　以上方案已在實際工程中證明非常穩定可靠，實際上對於(yu) 其它任何使用RS485通信的設備都適合該方案，即使是近距離通信，雖然不需隔離驅動也能完成，但經過隔離後的網絡是非常穩定可靠、安全的，設備的故障將會(hui) 大大降低，如此較小的投入必將獲得很大的收益。
