1引言

　　隨著計算器技術的發展，通訊傳(chuan) 輸在工業(ye) 自動化控製領域得到越來越廣泛的應用。由於(yu) 串行通訊方式具有使用線路少、成本低、簡單易用，特別是在遠程傳(chuan) 輸時，避免了多條線路特性的不一致而被廣泛采用。現在各PLC生產(chan) 廠家都極其重視通訊在PLC推廣中的應用，並且各具有優(you) 勢特點，合理利用PLC串行通訊功能將極大的降低自動化項目成本，提高產(chan) 品競爭(zheng) 力。

2 串行通訊簡介

　　計算機通訊即是不同的設備通過線路互相交換編碼數據，其主要目的在於(yu) 將數據從(cong) 某端傳(chuan) 送到另一端，實現信息的交換。通訊通常有並行和串行兩(liang) 種方式，由於(yu) 並行傳(chuan) 輸方式在數據電壓傳(chuan) 送的過程中容易衰減互擾，並且線路工程費用較高，而串行通訊方式則能很好的解決(jue) 這些問題，因此在工業(ye) 應用中絕大多數使用串行通訊。

　　串行通訊的基本接口方式分為(wei) RS-232和RS-485兩(liang) 種標準。

　　2.1 RS-232接口

　　（1） RS-232-C接口連接器一般使用型號為(wei) DB-9的9芯插頭座，隻需三條接口線，即“發送數據”、“接收數據”和“信號地”即可傳(chuan) 輸數據，其9支腳位的定義(yi) 如下表1所示。

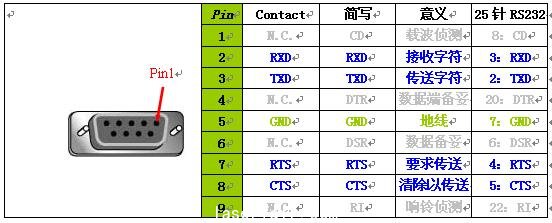

　　表1 RS-232-C接口連接器定義(yi)

　　（2） 在RS232的規範中，電壓域值在+3V---+15V（一般使用+6V）之間稱為(wei) “0”或“ON”；電壓在-3V----15V（一般使用-6V）之間稱為(wei) “1”或“OFF”；計算機上的RS-232“高電位”約9V，而“低電位”則約-9V。

　　（3） RS-232為(wei) 全雙工工作模式，其訊號準位是參考地線而得，分別作為(wei) 數據的傳(chuan) 送和接收；實際應用中其傳(chuan) 輸距離可以達到15米。隻具有單站功能，即一對一通訊。

　　2.2RS485接口

　　（1）采用正負兩(liang) 根信號線作為(wei) 傳(chuan) 輸線路。

　　（2）RS-485的電氣特性：邏輯“1”以兩(liang) 線間的電壓差為(wei) +（2—6） V表示；邏輯“0”以兩(liang) 線間的電壓差為(wei) -（2—6）V表示。#p#分頁標題#e#

　　（3）RS485為(wei) 半雙工工作模式，其訊號是正負兩(liang) 條線路訊號準位相減而得，是差動式輸入方式，抗共模幹能力增強，即抗噪聲幹擾性好；實際應用中其傳(chuan) 輸距離可達1200米。具有多站能力，即一對多的主從(cong) 通訊。
