垂直腔麵發射激光器簡稱VCSEL，是一種半導體(ti) ，其雷射垂直於(yu) 頂麵射出，與(yu) 一般用切開的獨立芯片製成，雷射由邊緣射出的邊射型雷射有所不同。近日，國外研發出一種新型可調諧垂直腔麵發射激光器，為(wei) OCT的應用創造了新方向。

     Thorlabs公司、Praevium Research公司和麻省理工學院（MIT）聯合研發出一種新型可調諧垂直腔麵發射激光器（VCSEL），可應用於(yu) 光學相幹斷層掃描（OCT），比現有商業(ye) OCT係統的成像速度更快，成像範圍也有了顯著提高。同時，該項目也獲得了美國國立衛生研究院癌症研究所和眼科研究所（NCI和NEI）的支持。目前，正朝著商業(ye) 化方向發展。

    今年二月，在美國西部光電展Bioses熱門話題會(hui) 議上，來自Thorlabs公司和MIT的Ben Potsaid詳細描述了該型光源如何通過激光諧振腔的閉環控製，實現快速掃描和可調諧輸出。

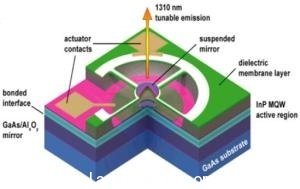

    他說：“這種可調諧VCSEL采用單片設計，並使用靜電MEMS激勵器來控製激光諧振腔長度。激光諧振腔由兩(liang) 塊反射鏡組成：一塊固定反射鏡形成其底麵，另一塊懸浮反射鏡則形成其頂麵。對電容板充電就可產(chan) 生一個(ge) 吸引力，向下拉動懸浮反射鏡，縮短諧振腔長度，於(yu) 是就可以調諧光源，輸出更短波長的光。通過使用特殊形狀的電壓波驅動激勵器，就可按照掃頻源OCT的要求及時對激光波長進行掃頻。”

    1065 nm和1310 nm的原型設備已經通過驗證，結果表明它可以提供真正的單縱模光和無模式跳動的波長調諧。

    這種MEMS激勵器的工作頻率也很高，可迅速調節微米尺度的諧振腔長度。已經證實，該設備具有600 kHz的基本重複頻率。對於(yu) OCT而言，這意味著該設備可通過使用向前和向後掃描實現速率高達1.2 MHz的獨立A-掃描。據研究人員介紹，這一速率比標準商業(ye) 係統快50倍。

    高速掃描速率非常重要，因為(wei) 它們(men) 在諸如眼科、血管和內(nei) 窺鏡成像等采集時間受限的應用中依然可以獲取大型數據集。它們(men) 還可以在全麵地組織覆蓋範圍內(nei) 獲得大量和密集的采樣數據集合。

    實際的例子很多，比如眼科。1.2 MHz的A-掃描速率可以在病人眨眼或者不由自主地移動眼睛之前就可以完成對視網膜的大範圍掃描。另一個(ge) 實例就是癌症研究，使用微型OCT探針，可以1 MHz的A-掃描速率完成兔食管、結腸和胃的成像。這意味著，該技術在使用這種可調諧VCSEL實現人體(ti) 內(nei) 窺鏡癌症成像的應用領域取得了進步。

    成像距離從(cong) 毫米擴展到米

    在可用成像深度方麵，這種可調諧VCSEL也有著顯著改善。隨著成像深度的增加，靈敏度會(hui) 顯著下降，這是基於(yu) 光譜儀(yi) 或者頻域OCT麵臨(lin) 的挑戰。

    在臨(lin) 床眼科上，隻要超出成像範圍幾個(ge) 毫米，靈敏度限製就非常明顯。於(yu) 是，臨(lin) 床醫生通常必須選擇對視網膜的頂端或底端進行成像，因為(wei) 他們(men) 無法同時在一個(ge) 較長的成像深度範圍內(nei) 以較好的靈敏度進行成像。然而，這種VCSEL可以解決(jue) 這一難題。

    Potsaid評論道：“可調諧窄線寬和單縱模調諧使其能夠在以前無法想象的距離上，迅速對結構體(ti) 進行測量。由於(yu) 激光的相幹長度長，信號可以在較長的距離上保持振幅基本一致，損耗非常小，而這一距離要遠遠超過現有幾個(ge) 毫米的成像距離。”

    西部光電展上引人注目的例子有：在15.2 cm的距離上以25 kHz的A-掃描速率對光學支柱進行三維OCT成像；在8 cm的距離上以相同的掃描速率對淹沒在凝膠溶液中的子彈進行三維OCT成像。

    到目前為(wei) 止，實驗中測量過的最長物體(ti) 是光學路徑長度為(wei) 1.5米的光纜。掃描速率為(wei) 20 kHz，采用單通道、非成像、幹涉儀(yi) 結構進行測量，但沒有進行嚴(yan) 格成像。近期發表在《光學快報》上的一篇文章詳細描述了這些實驗。

    Potsaid指出：“即使在空氣中，傳(chuan) 輸距離達到創紀錄的1.5 m時，損耗也僅(jin) 為(wei) -10 dB；其它成像技術與(yu) 其相比就顯得相形見絀了。”

    對眼睛的整個(ge) 長度進行成像

    在掃頻源OCT實際應用中， A/D轉換器的性能是係統成像質量的一個(ge) 基本限製，但是在這些限製下，這種新型VCSEL所具備的可調整掃描軌跡和速率的能力，使其具有足夠的靈活性來適應許多成像場景。

    Potsaid說：“已經證實，在眼科成像中，這種VCSEL可以580 kHz的A-掃描速率、83 nm的波長調諧範圍及8.9 μm的軸向分辨率對視網膜進行掃描，提供適合視網膜成像的成像範圍。掃描前眼需要更長的成像範圍，但是，通過降低VCSEL的掃描速率，同時保證相同的光譜掃描範圍，則可以在犧牲分辨率的情況下實現前眼掃描。”

    在對眼睛的整個(ge) 長度進行成像方麵，可以更進一步將VCSEL的掃描速率降到50 kHz，波長調節範圍減小到45 nm。這樣做，分辨率略有下降，但成像範圍足以包括眼睛的整個(ge) 長度，從(cong) 眼角膜到視網膜。

    這樣的多功能性可以開辟出一些新的潛在應用。Potsaid指出：“工業(ye) 生產(chan) 可能會(hui) 受益於(yu) 實時三維零件檢測和表麵輪廓術，以幫助組裝和質量控製。在生物醫學領域，這種擴展的成像範圍可能會(hui) 實現大型解剖結構的三維形態表征，比如上呼吸道。這對睡眠呼吸暫停的病理理解和潛在治療來說是非常重要的。它也可能會(hui) 用於(yu) 對由醫生操刀或機械手控製的手術進行實時可視化和外科指導。”

    研究小組將繼續開發和驗證這種VCSEL係統及應用，Thorlabs公司則致力於(yu) 將該技術商業(ye) 化，以提供一套完整的OCT成像係統和台式激光源，或者作為(wei) 掃頻源由原始設備製造商將其與(yu) 係統進行集成。

    該項研究不僅(jin) 是可調諧垂直腔麵發射激光器的新突破，對OTC的應用也是一項新突破，不僅(jin) 可以深度成像，而且還能對整個(ge) 長度進行成像，具有重要的應用價(jia) 值，相信該技術商業(ye) 化將具有巨大的發展前景。#p#分頁標題#e#
