希臘的雅典理工大學剛剛找到一種未來可令電子工業(ye) 製造成本更低的方法。研究人員成功利用激光印刷製造聚合物電路，避免了傳(chuan) 統蝕刻印刷方法對原件可能產(chan) 生的損害。到目前為(wei) 止，研發團隊已經采用激光印刷製成了了光電和生物傳(chuan) 感電路。

　　雅典理工大學的Maria Kandyla及一眾(zhong) 研究人員將激光印刷作為(wei) 傳(chuan) 統製造方法的替代方案。傳(chuan) 統采用溶液蝕刻時可能會(hui) 對板本身造成破壞，外緣處的液滴幹燥也會(hui) 花費較多精力。激光印刷則避免了這些問題，因為(wei) 根本就不需要溶劑的參與(yu) 。

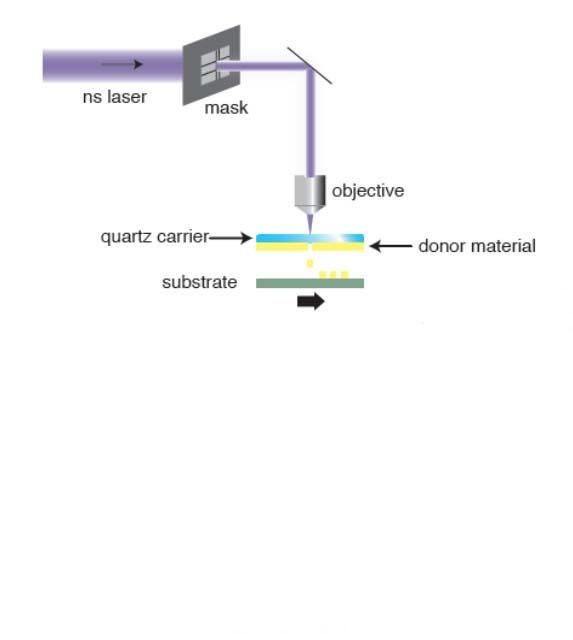

　　激光直接穿過上層玻璃或石英載體(ti) ，到達聚合物層，將聚合物的一部分轉移到接收基板上。目前已有部分電路板采用這種辦法製成，用聚苯胺作為(wei) 導電層材料。雖然此技術已提上日程，但仍有許多工作和問題需要解決(jue) ，例如激光是否會(hui) 改變聚合物的成分等等。
