端泵固體(ti) 激光器（紅外、綠光、紫外）

         美國YUCO半導體(ti) 泵浦全固態激光器，涵蓋紫外，綠光，紅外波段；高平均功率(8W@355nm，12W@532nm，18W@1064nm)，高光束質量(TEM00基橫模，M2<1.2)，高峰值功率(小於(yu) 10ns，大於(yu) 100KW)；已廣泛應用於(yu) 激光快速成型、太陽能電池加工、鑽石切割、LED劃線、石英/玻璃/寶石的內(nei) 雕/鑽孔/標刻，硬/軟電路板切割，及其它精細打標、切割及鑽孔等。

        光纖耦合二極管（FCD）激光器是目前市場上體(ti) 積最小，效率最高並且使用壽命最長的激光器，但它的亮度卻不是很高。由於(yu) 技術的提高，光纖耦合二極管激光器目前可以達到400μm芯徑200瓦，100μm芯徑25瓦。因此，對於(yu) 那些在目標物上不需要非常高功率密度的應用來說，FCD可能成為(wei) 一個(ge) 新的光源,比如材料加工（焊接，標記，加熱，塑料焊接等等），醫學治療，固體(ti) 激光器泵浦，圖形藝術和惰性氣體(ti) 激光器。

FCD激光器提供了最簡單的方式來控製激光光源並將其用於(yu) 實際應用。憑借其小巧的尺寸和易用性，FCD成為(wei) OEM整合最理想的激光器。 FCD係統包括光纖耦合半導體(ti) 激光器，恒流二極管驅動電路能夠提供高達50安培的電流，和一個(ge) TEC和各自的控製器能調節溫度從(cong) 15℃到 40℃（ + / - 0.2℃）。用戶界麵包含了用戶控製麵板，外部模擬調製（高達20KHZ）和計算機界麵。

1、F3w 係列光纖耦合二極管紫外激光器

        F3w 係列激光器是 Focus 家族的成員之一，是一部Q開關(guan) 式的第三諧波紫外線激光係統，具備超過4mJ/pulse脈衝(chong) 能量的調Q脈衝(chong) 激光係統，重複頻率從(cong) 1到100KHz，波長處於(yu) 紫外光，且平均輸出功率從(cong) 30mW到8W. 所有係統均為(wei) 風冷，並且易於(yu) 現場更換泵浦二極管。

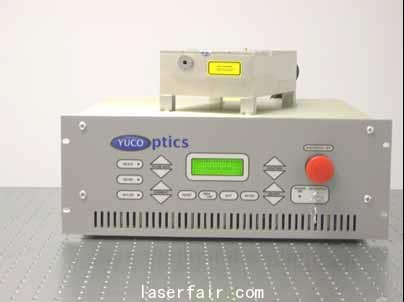

F3w係列激光器包含一個(ge) 小的激光頭和一個(ge) 標準上架機箱的功率控製器，兩(liang) 者通過一條2.5m的連接電纜連接。位於(yu) 功率控製器裏的光纖耦合的激光二級管在不幹擾激光頭的情況下可以很容易的進行轉換。由於(yu) 激光頭完全無塵密封，所以在其使用期限內(nei) 都不用調節，從(cong) 而保證了激光器的長期可靠性和低成本。

#p#分頁標題#e#特點：

Focus家族

風冷，結構緊湊，體(ti) 積小

優(you) 良的光束質量（M2＜1.2〕

動態脈衝(chong) 能量調節

脈衝(chong) 重複頻率從(cong) 單脈衝(chong) 到200KHz

全密封-無汙染

可現場更換光纖耦合的激光二級管

參數:

型號	F3ω-2	F3ω-4	F3ω-6	F3ω-10	F3ω-20	F3ω-30	F3ω-40	F3ω-60	F3ω-120
波長 (nm)	347, 351 或355
重複頻率	單脈衝(chong) 到100KHz
脈寬 (ns)	≥ 8	≥ 10	≥ 12	≥ 10	≥ 8	≥ 12	≥ 10	≥ 15	≥ 12
單脈衝(chong) 能量(mJ)	0.05	0.1	0.15	0.25	0.5	0.6	1.0	1.5	4
脈衝(chong) 穩定性	< 2 % rms
平均功率(W)	> 0.1	> 0. 2	>0.3	> 0.5	>1.2	>1.5	>2.5	> 4.0	> 8.0
偏振	水平偏振
偏振消光比	>100:1
模式	TEM00
M2	< 1.1
平均功率穩定性	<3% /12小時
光束橢圓度	>90%
電源和使用環境要求
工作電壓	90- 260 VAC 47-63 Hz
冷卻	風冷
環境溫度 (℃)	15-30
熱負荷(W)	20	25	30	35	40	50	60	100	130

#p#分頁標題#e#

2、F4w 係列光纖耦合二極管紫外激光器

F4w 係列激光器是 Focus 家族的成員之一，是一部Q開關(guan) 式的第四諧波紫外線激光係統，Focus係列激光器都是具備超過1.6mJ/pulse脈衝(chong) 能量的調Q脈衝(chong) 激光係統，重複頻率從(cong) 1到100KHz，波長處於(yu) 深紫外光，且平均輸出功率從(cong) 5mW到3.2W. 所有係統均為(wei) 風冷，並且易於(yu) 現場更換泵浦二極管。

F4w係列激光器包含一個(ge) 小的激光頭和一個(ge) 標準上架機箱的功率控製器，兩(liang) 者通過一條2.5m的連接電纜連接。位於(yu) 功率控製器裏的光纖耦合的激光二級管在不幹擾激光頭的情況下可以很容易的進行轉換。由於(yu) 激光頭完全無塵密封，所以在其使用期限內(nei) 都不用調節，從(cong) 而保證了激光器的長期可靠性和低成本。

特點：

Focus家族

風冷，結構緊湊，體(ti) 積小

優(you) 良的光束質量（M2＜1.2〕

動態脈衝(chong) 能量調節

脈衝(chong) 重複頻率從(cong) 單脈衝(chong) 到200KHz

全密封-無汙染

可現場更換光纖耦合的激光二級管

參數：

型號	F4ω-2	F4ω-4	F4ω-6	F4ω-10	F4ω-20	F4ω-30	F4ω-40	F4ω-60	F4ω-120
波長 (nm)	266或263
重複頻率	單脈衝(chong) 到100KHz
脈寬 (ns)	≥5	≥ 8	≥ 10	≥ 8	≥ 8	≥ 10	≥ 8	≥ 12	≥ 10
單脈衝(chong) 能量(μJ)	6	15	25	50	120	160	240	800	1600
脈衝(chong) 穩定性	<3 % rms
平均功率(mW)	> 8	>60	>150	> 250	>350	>500	>1000	>1600	> 3200
偏振	水平偏振
偏振消光比	>100:1
模式	TEM00
M2	< 1.1
平均功率穩定性	<3% /12小時
光束橢圓度	>80%
電源和使用環境要求
工作電壓	90- 260 VAC 47-63 Hz
冷卻	風冷
環境溫度 (℃)	15-30
熱負荷(W)	20	25	30	35	40	50	60	100	130

#p#分頁標題#e#

TYL係列端泵固體(ti) 激光器

1、 TYLIR

TYL IR是1064nmQ開關(guan) DPSS激光，特別設計用於(yu) 工業(ye) 打標。具有8W、12W、20W，可用於(yu) 大部分工業(ye) 應用，都有型號都是風冷 、穩定、緊湊。頻率範圍大、操作柔性大、高質量輸出光束。由於(yu) 其獨特的腔體(ti) 設計，因為(wei) 可獲得超過1mJ的能量，TYL IR適合需要再低頻率高能量的應用，可遠程診斷和全係統PC控製。該產(chan) 品可以用於(yu) OEM和OEM打標。

特點：

擴展頻率範圍具有高功率

適合低頻率和高能量應用

高光束質量特點

遠程診斷

風冷

應用：

打標和雕刻

ID卡打標

材料處理

電阻修整

焊接

參數：

2、TYL GREEN

       TYL GREEN是腔內(nei) 二次諧波為(wei) 基礎的10W、532 nmQ開關(guan) DPSS激光。其利用了TYL IR產(chan) 品係列的特點：優(you) 質光束特點，機械穩定性和設計，遠程診斷。其特殊設計確保從(cong) 10KHz到100KHz所有頻率範圍都近似常數的平均功率,使得其成為(wei) 工業(ye) 要求和機械應用的理想選擇。因為(wei) 采用腔內(nei) 二次諧波設計，獲得了最佳光束橢圓度、穩定和高質量光束。這樣允許離工作台非常近，該產(chan) 品可以用於(yu) OEM和OEM打標。

特點：

擴展頻率範圍具有高功率

適合低頻率和高能量應用

高光束質量特點

光束橢圓度好

穩定性好

應用：

支架切割

矽片微打標和鑽孔

太陽能電池切片

高反材料切割和雕刻

參數：

3、TYL UV

TYL UV是腔外三次諧波產(chan) 生的4W,355nmQ開關(guan) DPSS激光。采用模塊化設計理念，所以特別緊湊，采用風冷。其以紅外為(wei) 基礎的模塊輸出很好的繼承了TYL IR激光設計的優(you) 點。PC控製調整晶體(ti) 位置避免光衰減，短脈衝(chong) 、高峰值功率的短波長可以允許不考慮材料的熱效應，該產(chan) 品可以用於(yu) OEM和OEM打標，是電子行業(ye) 和PCB相關(guan) 聯的最佳選擇。

特點：

高峰值功率和減少熱破壞的短脈衝(chong)

PC控製調整晶體(ti) 位置

緊湊模塊設計

風冷

應用：

細粒材料加工

太陽能電池切片

晶圓切片

剝線

LED劃線

玻璃和朔料打標

參數：

	TYL UV
類型	Q開關(guan) DPSSL
波長nm	355
名義(yi) 功率W	4@30KHz
光束質量（M2）	∠1.5(典型1.3)
偏振	線性 100:1
頻率範圍KHz	20@100
脈衝(chong) 能量μJ	200@20KHz
脈寬ns	9@20KHz
光束直徑mm	5
供應電壓Vac:Hz	90@240;50/60
功率消耗W	∠1000
冷卻係統	風冷
通訊	RS232
服從(cong) 標準	2004/108/CE 2006/95/CE EN 60950-1 EN60825-1 EN12626

#p#分頁標題#e#

，易於(yu) 集成，高的穩定性和性價(jia) 比，是您OEM的理想選擇。

4、PQS係列端泵紅外激光器

PQS係列端泵紅外激光器具有簡單的結構

特點：

高輸出功率

高可靠性

高光束質量

工業(ye) 設計

風冷

自動控製

應用：

固定和光纖激光器泵浦

直接材料處理

醫療

塑料焊接

標刻

深度打標

PQS係列端泵紅外激光器結構

PQS係列端泵紅外激光器加工產(chan) 品

	TYL Green
類型	Q開關(guan) DPSSL
波長nm	532
名義(yi) 功率W	10@30KHz
光束質量（M2）	∠1.5(典型1.3)
偏振	線性 100:1
頻率範圍KHz	10@100
脈衝(chong) 能量μJ	850@10KHz
脈寬ns	20@10KHz
光束直徑mm	5
供應電壓Vac:Hz	90@240;50/60
功率消耗W	∠1000
冷卻係統	風冷
通訊	RS232
服從(cong) 標準	2004/108/CE 2006/95/CE EN 60950-1 EN60825-1 EN 12626

#p#分頁標題#e#

	TYL 8	TYL 12	TYL 20
類型	Q開關(guan) DPSSL	Q開關(guan) DPSSL	Q開關(guan) DPSSL
波長nm	1064	1064	1064
名義(yi) 功率W	8CW	12CW	20CW
光束質量（M2）	∠1.5	∠1.5	∠1.5
偏振	線性 100:1	線性 100:1	線性 100:1
頻率範圍KHz	10@200	5@200	10@200
脈衝(chong) 能量μJ	＞350@10KHz	＞800@5KHz	＞1000@10KHz
脈寬ns	8@10KHz	16@5KHz	30@10KHz
光束直徑mm	5	3．5	5
供應電壓Vac:Hz	90@240;50/60	90@240;50/60	90@240;50/60
功率消耗W	∠500	∠800	∠1000
冷卻係統	風冷	風冷	風冷
通訊	RS232	RS232	RS232
服從(cong) 標準	2004/108/CE 2006/95/CE EN 60950-1 EN60825-1 EN 12626
