我想大家應該有所不知吧，其實PCB線路板的生產(chan) 設計也算是個(ge) 細致活兒(er) ，稍有差錯會(hui) 給日後的電子產(chan) 品帶來不必要的麻煩。例如：PCB線路板的轉角走線問題。接下來下麵為(wei) 大家詳細分析下pcb線路板在轉角走線上的問題：

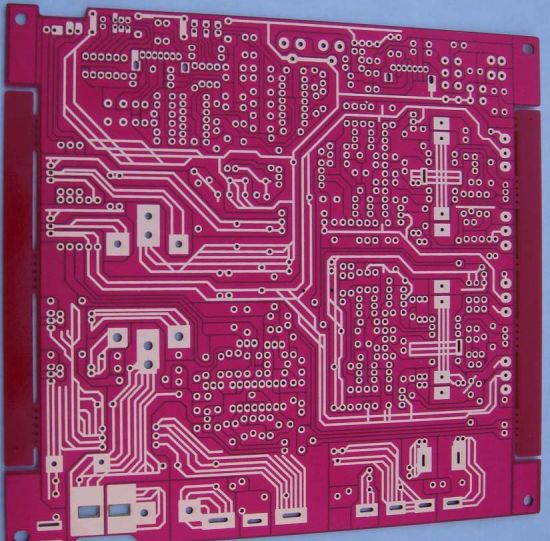

　　層數：2層 板厚：1.6mm 線寬/線距：0.8mm/0.3mm 材料：FR-4 銅厚：1oz 孔徑：0.6mm 工藝：沉金 雙麵板(Double-Sided Boards)的兩(liang) 麵都有布線。不過要用上兩(liang) 麵的導線，必須要在兩(liang) 麵間有適當的電路連接才行。這種電路間的“橋梁”叫做導孔(via)。導孔是在PCB上，充滿或塗上金屬的小洞，它可以與(yu) 兩(liang) 麵的導線相連接。因為(wei) 雙麵板的麵積比單麵板大了一倍，而且因為(wei) 布線可以互相交錯(可以繞到另一麵)，它更適合用在比單麵板更複雜的電路上。

　　PCB線路板製造設計的時候充分考慮到他的美觀。在電路板拐角走線的時候，要有一個(ge) 形式的選擇，設計時需要設置線路PCB電路板拐角走線的形式的拐角模式。可以選擇 45°、90°和圓弧。一般不采用尖銳的拐角，最好采用圓弧過渡或 45°過渡，避免采用 90°或 者更加尖銳的拐角過渡。

　　不管是PCB電路板還是線路板 "鋁基線路板 ，單麵電路板，他們(men) 都有一個(ge) 共同的稱謂，那就是線路板或者電路板。這些電路板在設計的時候要我們(men) 用心去對待，一步小心就被它身體(ti) 上的某個(ge) 小疙瘩給困惑住了，所以金展利科技在電路這方麵做的也是非常精益求精的，在製造的PCB電路板過程中，可使它既輕便性能又好，選擇金展利，沒錯。

      PCB電路板的導線通過兩(liang) 個(ge) 焊盤之間而不與(yu) 其連通的時候，應該與(yu) 它們(men) 保持最大且相等的間距，同樣導線和導線之 導線通過兩(liang) 個(ge) 焊盤之間而不與(yu) 其連通的時候，應該與(yu) 它們(men) 保持最大且相等的間距，間的間距也應該均勻相等並保持最大。導線和焊盤之間的連接處也要盡量圓滑，避免出現小的尖腳，可以采用補淚滴的方法來解決(jue) 。當焊盤之間的中心距離小於(yu) 一個(ge) 焊盤的外徑D時，導線的寬度可以和焊盤的直徑相同；如果焊盤之間的中心距大於(yu) D，則導線的寬度就不宜大於(yu) 焊盤的直徑。
