產(chan) 品名稱：艾貝特全自動激光焊接機

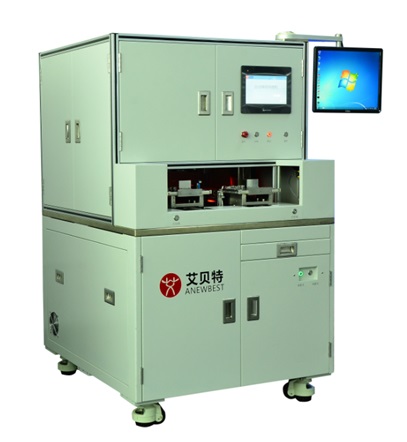

一、產(chan) 品外觀

二、激光焊接機介紹

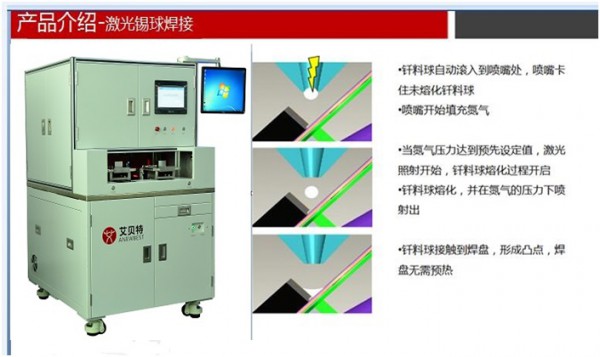

2.1產(chan) 品簡介

激光通過光纖傳(chuan) 輸，輸出口安裝於(yu) 錫球出口上方，在環形腔體(ti) 上放置有供高壓氣進入的入口，通過激光融化錫球，然後高壓惰性氣體(ti) 可保證有足夠的壓力將熔化的錫球滴落，又可以保證熔化的焊錫不會(hui) 被氧化，焊接精度高，焊接效果好，尤其適用於(yu) 極高精度的焊錫需求。

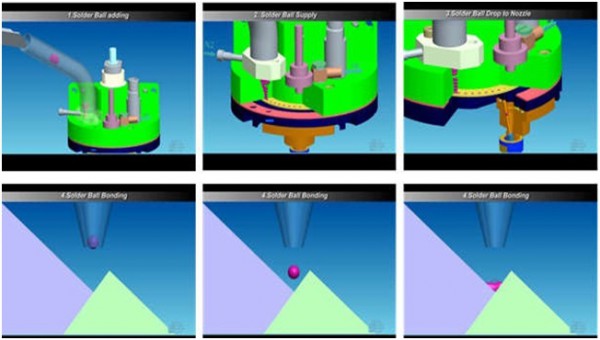

2.2產(chan) 品工作原理

三、產(chan) 品特點

3.1 適用於(yu) 高精度焊接，精度±10um，產(chan) 品最小間隙100um；

3.2 錫球範圍可供選擇範圍大，直徑0.1 mm—0.76 mm；

3.3 應用於(yu) 鍍錫、金、銀的金屬表麵,良率99%以上。

四、技術優(you) 點

4.1 加熱、熔滴過程快速，可在0.2s內(nei) 完成；

4.2 在焊嘴內(nei) 完成錫球熔化，無飛濺；

4.3 不需助焊劑、無汙染，最大限度保證電子器件壽命；

4.4 錫球直徑最小0.1mm，符合集成化、精密化發展趨勢；

4.5 可通過錫球大小的選擇完成不同焊點的焊接；

4.6 焊接質量穩定，良品率高；

4.7 配合CCD定位係統適合流水線大批量生產(chan) 需求。

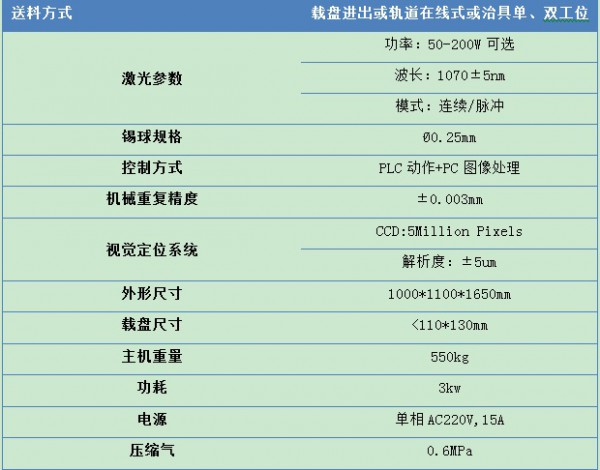

五、技術參數

六、適用範圍

激光焊接機主要是對鍍金、銀及錫的焊盤上連接元件進行表麵貼裝焊接。

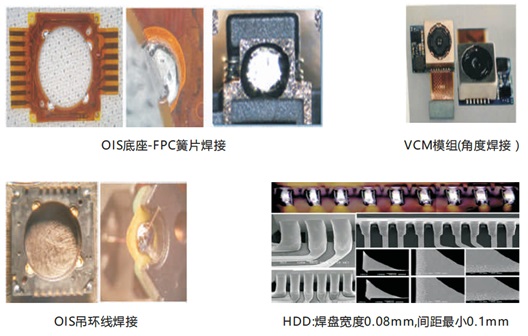

七、應用領域

激光焊接機適用於(yu) FPC與(yu) PCB的微小連接及成夾角的連接，即立體(ti) 焊接，同時可用於(yu) BGA植球。可對焊點進行工藝訂製，即不同焊點采用不同焊接並藝焊接。

7.1 微電子行業(ye) ：高清攝像模組、手機數碼相機軟板連接點焊接、精密聲控器件、數據線焊點組裝焊接、傳(chuan) 感器焊接。

7.2 軍(jun) 工電子製造行業(ye) ：航空航天高精密電子產(chan) 品焊接。

7.3 其他行業(ye) ：晶圓、光電子產(chan) 品、MEMS、傳(chuan) 感器生產(chan) 、BGA、HDD(HGA,HSA)等高精密部件、高精密電子的焊接。
