摘要：本設計是一種具有穩定的牽引力的X—Y移動的複合管道焊縫檢測機器人。以DSP為(wei) 核心開發基於(yu) 機器視覺的嵌入式實時係統，用於(yu) 完成高性能的管道焊縫的實時自動定位和檢測任務；介紹了機器人係統的工作原理，係統結構；闡述了係統的焊縫識別算法和CCD圖像采集係統。

引言：

工業(ye) 管道係統已經被廣泛應於(yu) 化工、石油及城市水暖供應等領域，焊縫質量是一種重要的工業(ye) 管道內(nei) 部潛在缺陷，它的好壞是管道運輸安全、可靠和使用壽命的一個(ge) 決(jue) 定性因素。

在國外一些發達國家，管道檢測機器人已經誕生並投入使用，但是進口設備昂貴，並且維護費用高，需要培訓才能正確使用。在我國，這方麵的研究工作起步較晚。目前國內(nei) 還沒有成型的、商品化的產(chan) 品問世，故該項目的研發可以向產(chan) 業(ye) 化方向發展，加強工業(ye) 管道的檢測和管理。

機器人在管道外麵沿著固定的軌跡移動，操作者通過外部的監視器監視機器人運行情況。當監視器屏幕顯示焊縫時，操作者控製機器人點進和點退以準確定位焊縫。人工操作定位準確率較高，但效率低。為(wei) 了提高管道焊縫檢測機器人的自動化程度，本文采用了一種基於(yu) DSP的管道焊縫檢測機器人係統，設計了一套焊縫檢測機器人係統，可將機器人可靠、準確、快速地牽引至焊縫處，從(cong) 而完成焊縫自動定位任務。由於(yu) 該機器人可在X和Y方向移動，所以當發現焊縫時還可以多視角觀察焊縫，以確定焊縫的大小和形狀。

機器人外形如圖1所示：


圖1 機器人外形圖

1、管道焊縫檢測機器人係統的工作原理

管道焊縫檢測機器人由移動小車、CCD圖像采集係統、圖像采集卡、驅動設備和控製係統等部分組成。其中移動小車是檢測和控製部分的專(zhuan) 業(ye) 平台，所有的檢測與(yu) 控製裝置都是由小車裝載。

係統工作原理：將機器人放入外部管道的固定軌道上，通過計算機發出指令讓機器人在管道中以一定速度運行，這時驅動在機器人軸線上的CCD傳(chuan) 感器采集信號與(yu) 現有計算機中存儲(chu) 的缺陷信號匹配時，計算機發出指令將此時的圖像記錄下來，並傳(chuan) 到人機界麵，利用已編製的軟件給出缺陷的位置和圖像。這樣運行下去，直到計算機發出停止命令為(wei) 止。工作原理如圖2所示：

圖2 機器人工作原理圖

2、電機選型

選擇執行電機要根據被控對象的運動形式，運動的變化規律，運動負載的性質和具體(ti) 數量，運動工作體(ti) 製，結合係統的穩定性能指標要求，做定量分析。本係統選用瑞默森（北京）有限公司生產(chan) 的ISMD036-5EI的75W伺服電機驅動器。該驅動器可對電機的參數進行自動識別和測試，包括：電機的極對數、電機內(nei) 阻、電感量、編碼器線數、霍爾的位置等參數。另外，電機的運動模式設置有位置模式、速度模式或轉矩模式。

3、焊縫圖像識別算法

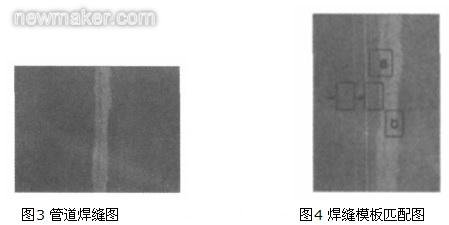

由於(yu) 管道背景和焊縫亮度值Y差別不大，而色調Cb相差較大。因此利用圖像的色調信息就足夠，這樣就不用處理亮度和飽和度信號，提高識別速度，采用圖像的YcbCr信號輸入到DSP後，先采用平滑濾波器進行預處理以減少噪聲，再取Cb信號作為(wei) 灰度化處理。圖4是管道焊縫檢測機器人在管道中移動時采集的一張焊縫圖像的灰度圖。

通過對大量現場采集的圖像的觀察，可以發現所有圖像都有同樣的規律：將Cb作為(wei) 灰度值時，焊縫本身像素灰度值較高，呈現灰黑色。而焊縫本身像素偏低，呈灰白色。同時在交界處存在小段過濾帶。針對這個(ge) 特征，可分別預先製作2個(ge) 小模板。焊縫左邊緣模板a和焊縫右邊緣模板b，如圖4所示。係統對圖像逐行從(cong) 左到右掃描。對各點所在窗口圖像與(yu) 模板a進行匹配。求得匹配相似度，取相似度最大時所在點x坐標為(wei) 該行的焊縫左邊緣點。於(yu) 是可得一係列左邊緣點，求均值即得到焊縫左邊緣坐標。同理，從(cong) 上到下，由右到左掃描每一行，各點所在窗口圖像與(yu) b模塊進行匹配運算，即可得焊縫右邊緣坐標。將左右邊緣坐標相加除以2即可得焊縫中心橫坐標。


4、結束語

在現代，無論是水力、火力發電站，還是煤氣、自來水、工業(ye) 用水和供熱係統等公共設施，以及石油、化工等工業(ye) 生產(chan) 係統，都有縱橫交錯的管道。焊縫質量是一種重要的工業(ye) 管道內(nei) 部潛在缺陷，它的好壞是管道運輸安全、可靠和使用壽命的一個(ge) 決(jue) 定性因素。本文介紹的以DSP為(wei) 核心的外部管道焊縫檢測機器人，將會(hui) 帶來很好的經濟效益和社會(hui) 效益。
