光電耦合器——又稱光耦合器或光耦，它屬於(yu) 較新型的電子產(chan) 品，現在它廣泛應用於(yu) 計算機、音視頻……各種控製電路中。由於(yu) 光耦內(nei) 部的發光二極管和光敏三極管隻是把電路前後級的電壓或電流變化，轉化為(wei) 光的變化，二者之間沒有電氣連接，因此能有效隔斷電路間的電位聯係，實現電路之間的可靠隔離。

1.、光電耦合器的檢測判斷光耦的好壞，可在路測量其內(nei) 部．二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。1．比較法拆下懷疑有問題的光耦，用萬(wan) 用表測量其內(nei) 部二極管；三極管的正反向電阻值，用其與(yu) 好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明光耦已損壞。

2．數宇萬(wan) 用表檢測法下麵以PCIll光耦檢測為(wei) 例來說明數字萬(wan) 用表檢測的方法，檢測電路如圖1所示。檢測時將光耦內(nei) 接二極管的+端①腳和—端②腳分別插入數字萬(wan) 用表的hfE的c，e插孔內(nei) ，此時數字萬(wan) 用表應置於(yu) NPN擋；然後將光耦內(nei) 接光電三極管c極⑤腳接指針式萬(wan) 用表的黑表筆，e極④腳接紅表筆，並將指針式萬(wan) 用表撥在Rxlk擋。這樣就能通過指針式萬(wan) 用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳(chuan) 輸比越高，反之越低；若表針不動，則說明光耦已損壞。

3．光電效應判斷法仍以ICIll光耦合器的檢測為(wei) 例，檢測電路如圖2所示。將萬(wan) 用表置寸：Rxlk電阻擋，兩(liang) 表筆分別接在光耦的輸出端④、⑤腳，然後用一節1．5V的電池與(yu) 一隻50-100歐的電阻串接後，電池的正極端接PC111的①腳，負極端碰接②腳，或者正極端碰接①腳，負極端接②腳，這時觀察接在輸出端萬(wan) 用表的指針偏轉情況。如果指針擺動，說明光耦是好的，如果不擺動，則說明光耦已損壞。萬(wan) 用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。

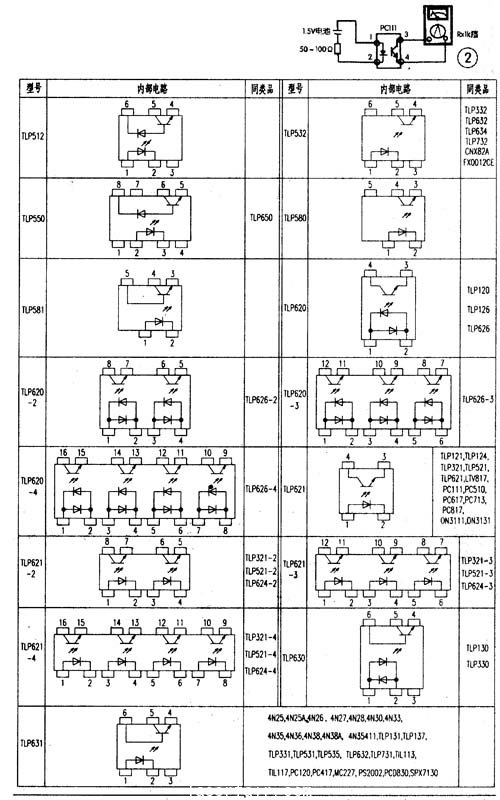

二、各種光電耦合電路的內(nei) 部結構為(wei) 了讀者查找各型號的光電耦合器內(nei) 部結構，特附下表中所示電路圖。
