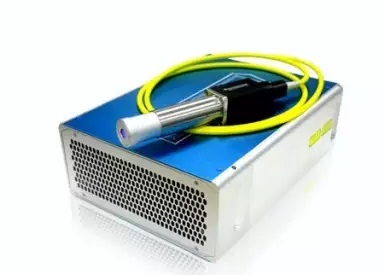

創鑫脈衝光纖激光器應用於18650電池極片切割

18650電池

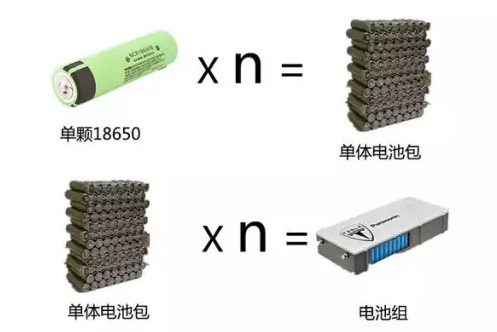

18650鋰離子電池具有容量大、壽命長、安全性能高等特點，因其體(ti) 積小，重量輕，使用方便，而廣泛應用於(yu) 電子品消費、機動車和能源市場。18650電池也是目前世界上最成熟、最穩定的電池組合，至今仍占據領先位置。

Tesla Model S有7104節18650電池，2015年我國生產(chan) 18650電池約幾十億(yi) 節，並呈指數式增長。快速增長的市場需求對生產(chan) 工藝及效率提出了更高的要求。

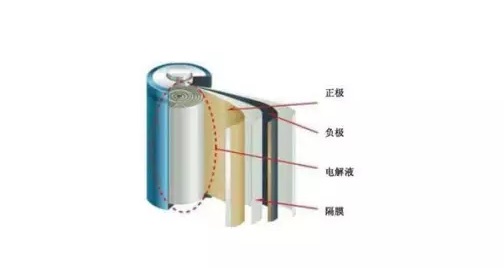

18650電池是典型的薄膜電池，由正極極片、隔離膜和負極極片間隔卷繞構成，如下圖所示。

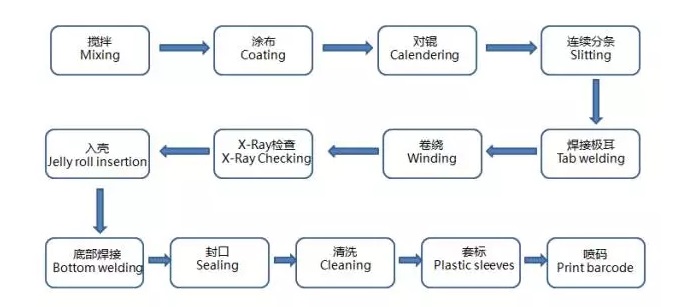

18650電池生產製造工藝流程

在最主要的環節——極耳切割及高速分條中，要求切割邊緣毛刺高度小於(yu) 0.01mm，熱影響區小於(yu) 0.08mm，切割速度400~600mm/s，創鑫MFQ-100W脈衝(chong) 光纖激光器的高速、高精度、高穩定性得到充分發揮。

創鑫MFQ-100W在18650電池極片切割應用

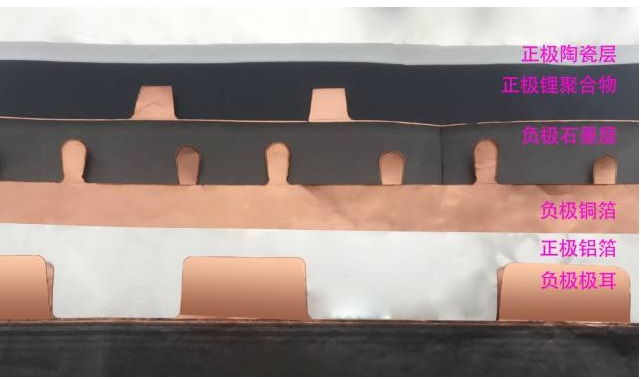

創鑫MFQ-100W脈衝(chong) 光纖激光器應用於(yu) 連續分條(Slitting)中，實現極片極耳高精度切割成型，極片高速自動分條工藝。

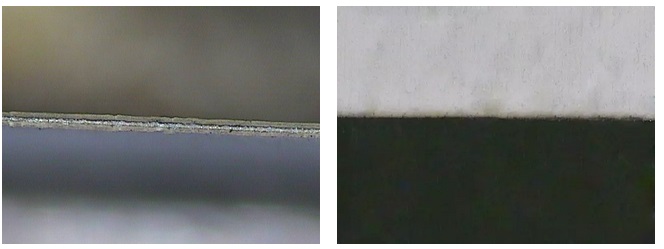

創鑫MFQ-100W切割正極陶瓷層

速度：500mm/s；功率：100%；頻率：100KHz。

正極陶瓷層中間為(wei) 鋁箔，兩(liang) 邊為(wei) 白色絕緣陶瓷層，厚度100μm，切縫層次明顯，棱角分明，邊緣整齊無掛渣。熱影響區域小於(yu) 0.03mm

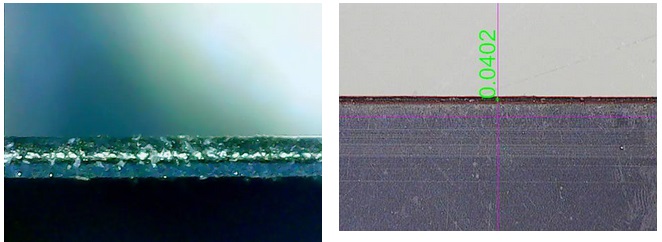

創鑫MFQ-100W高速正極極片切割

速度：800mm/s；功率：100%；頻率：160KHz。

正極片中間為(wei) 鋁箔，兩(liang) 邊為(wei) 鋰離子聚合物，厚度100μm，切縫層次分明，邊緣平整，熱影響區域小於(yu) 0.04mm

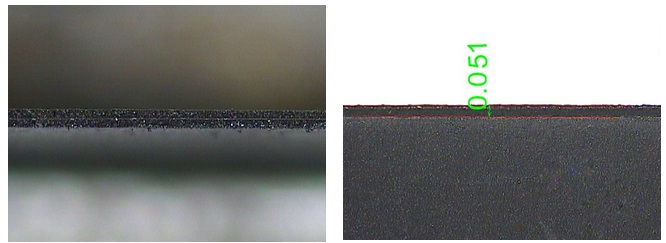

創鑫MFQ-100W負極極片切割

速度：1100mm/s；功率：100%；頻率100KHz。

負極極片中間為(wei) 銅箔，兩(liang) 邊為(wei) 電鍍石墨層，切縫層次分明，邊緣平整，無熔珠，熱影響區域小於(yu) 0.051mm厚度80μm

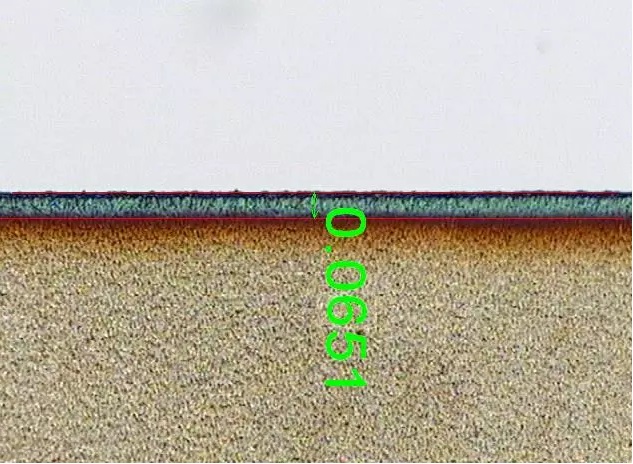

創鑫MFQ-100W切割負極極耳銅箔

速度：2200mm/s；功率：90%；頻率：160KHz。

銅箔厚10μm，切縫整齊，邊緣無毛刺，熱影響區小於0.065mm

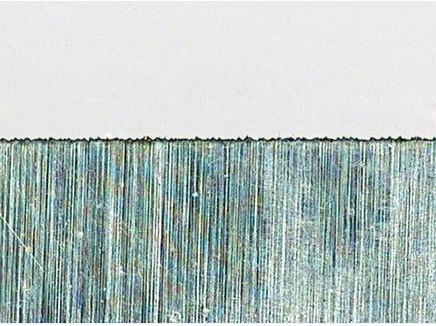

創鑫MFQ-100W切割正極極耳鋁箔

速度：1800mm/s；功率：95%；頻率：160KHz。

拉絲(si) 麵鋁箔厚度40μm，切縫毛刺約0.007mm。熱影響區小於(yu) 0.01mm

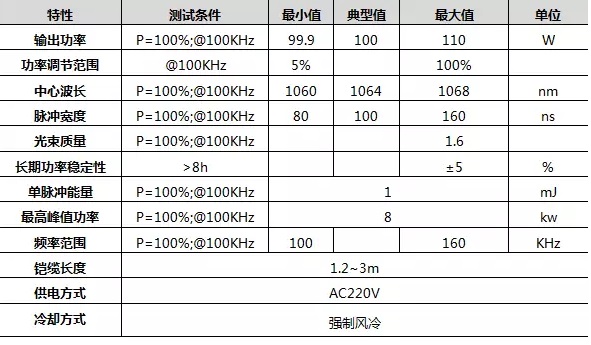

創鑫MFQ-100W的光學特性
