中國科學院寧波材料所激光極端製造研究中心李琳研究員和楊濤研究員團隊在《Journal of Materials Research and Technology》期刊針對鈦合金厚板焊接連載三篇論文，分別從(cong) 塑性演變機製、匙孔效應、腐蝕疲勞抗裂性三個(ge) 角度揭示了厚板鈦合金焊接接頭的微觀結構與(yu) 宏觀力學性能的內(nei) 在關(guan) 聯，共同指向“通過微觀結構精準調控提升深海設備焊接接頭可靠性”的核心目標。其成果不僅(jin) 為(wei) 厚板Ti-6Al-4V焊接接頭的工藝優(you) 化提供了理論支撐，更為(wei) 深海勘探設備等海洋工程裝備的設計安全性奠定基礎。

第一篇：

文章揭示了Ti-6Al-4V厚板激光-電弧複合焊接接頭的微觀結構和晶界演變行為(wei) 。發現大尺寸板條馬氏體(ti) 與(yu) 密集纏結位錯及位錯交互作用在多層焊接晶界的交互作用，顯著提升了厚Ti-6Al-4V焊接接頭中塑性分布的不均勻性，焊縫組織的圓柱形織構使得施密特因子高於(yu) 0.3的軟取向晶粒比例顯著增加，低角度晶界比例的增加進一步促進了幾何必要位錯高密度分布。增強的圓柱形織構與(yu) 高密度GNDs協同作用，有效提高了晶粒的局部變形能力，從(cong) 而整體(ti) 增強了焊接接頭的塑性性能。

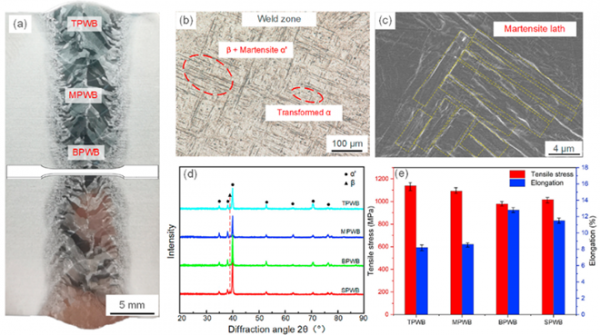

厚板Ti-6Al-4V焊接接頭微觀結構和性能：(a) 接頭橫截麵形態；(b) 焊接區域的金相結構；(c)掃描電鏡形態；(d) X射線衍射相位；(e) 不同焊接區域的拉伸強度和延伸率。

焊縫微觀結構演變和馬氏體(ti) 片尺寸變化：(a) TPWB中的演變；(b) BPWB中的演變；(c) TPWB中的馬氏體(ti) 片尺寸；(d) BPWB中的馬氏體(ti) 片尺寸。

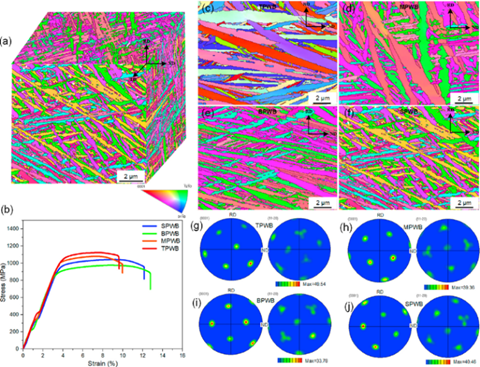

不同焊接區域的EBSD測試結果：(a) 焊接晶粒的三維生長方向；(b) 不同焊接區域的拉伸性能；(c)–(f) TPWB、MPWB、BPWB和SPWB的晶粒取向；(g)–(j) TPWB、MPWB、BPWB和SPWB的極坐標圖。

不同焊接接頭中的晶粒邊界分布和平均錯位：(a) 晶界分布；(b) 晶界統計；(c) 幾何必要位錯密度；(d) 幾何必要位錯密度統計。

第二篇：

文章研究分析了激光與(yu) 電弧雙熱源耦合工藝對厚板鈦合金焊接接頭塑性的影響及其與(yu) “匙孔效應”相關(guan) 的塑性增強機製，受焊接過程中快速冷卻速率的調控，“匙孔效應”顯著降低了焊縫區β相與(yu) α′相的結構強度，分別為(wei) 65.8%和70.3%，相較於(yu) 未受影響的區域，該區域的延展性提升了約20%；此外，“匙孔效應”區域促進了細小α′相的析出，增加了小角度晶界的數量，並有利於(yu) 激活滑移係{1011}⟨1120⟩，改善晶粒的變形協調能力，有效提升了焊接接頭的整體(ti) 塑性性能。

複合焊接接頭熔合區的焊縫形狀和微觀結構：(a) 焊縫熔池示意圖；(b) 焊縫；(c) 激光電弧複合區的微觀結構；(d) 激光區的微觀結構。

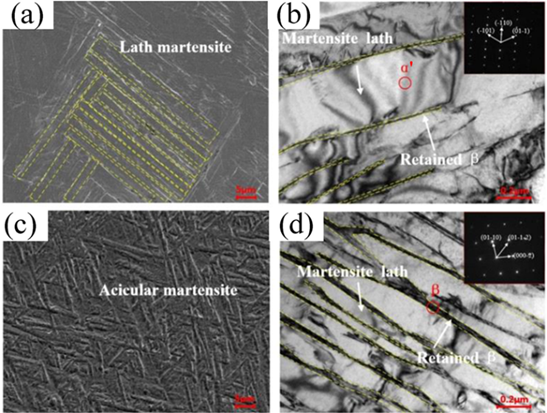

激光-電弧混合焊接接頭SEM和TEM： (a-b)激光電弧區；(c-d) 激光區。

原始β晶粒中典型12種α′變體(ti) 的分布和麵積分數：(a) 激光電弧區中的原始β晶粒；(b) 激光區中的原始β晶粒；(c-d) 晶粒α生長的示意圖。

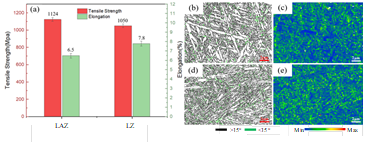

不同焊接區域的拉伸性能和微觀晶體(ti) 學特性：(a) 拉伸性能；(b-c) 激光電弧區晶體(ti) 學特征；(d-e) 激光區晶體(ti) 學特征。

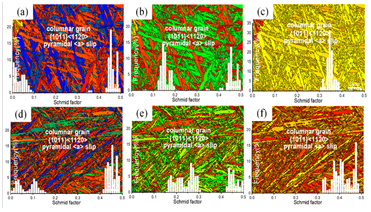

α′相的<11-20>方向的Schmid因子圖和分布： (a-c) 激光電弧區；(d-f) 激光區。

第三篇：

研究通過調控動態微觀結構演變過程來增強60毫米厚板鈦合金接頭的晶粒自身塑性和晶間變形協調性，延緩腐蝕疲勞裂紋的擴展。發現在焊縫底層處，由細晶強化和網絡位錯分布的作用，增加了塑性變形功。同時，焊縫打底層中最大施密特因子對應的幾何兼容因子高於(yu) 0.5的比例達到32.8%，表明該區域晶粒間具有較好的變形協調性。這種協同作用降低了裂紋尖端的應力，並促進了塑性應變的更均勻分布，減緩了腐蝕疲勞裂紋的擴展。

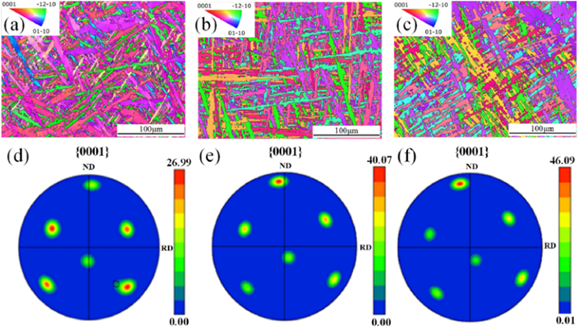

焊縫不同區域的EBSD圖：(a, d)打底層；(b, e)蓋麵層；(d, f)填充層。

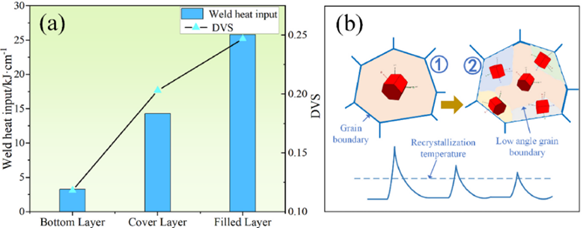

DVS與(yu) 熱輸入關(guan) 係：(a) 熱輸入與(yu) 變體(ti) 選擇之間的關(guan) 係機製；(b) 在多個(ge) 熱周期下變體(ti) 選擇的示意圖。

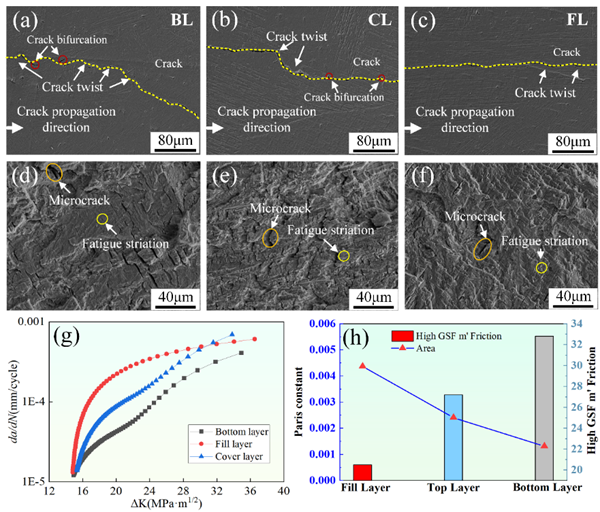

沿厚度方向焊接接頭腐蝕疲勞裂紋擴展行為(wei) ：(a和d) BL裂紋形貌；(b和e) CL裂紋形貌；(c和f) FL裂紋形貌；(g) 焊接接頭各區域腐蝕FCGR與(yu) 應力強度因子的關(guan) 係；(h) FCGR與(yu) 高SF m’晶界比例的關(guan) 係。

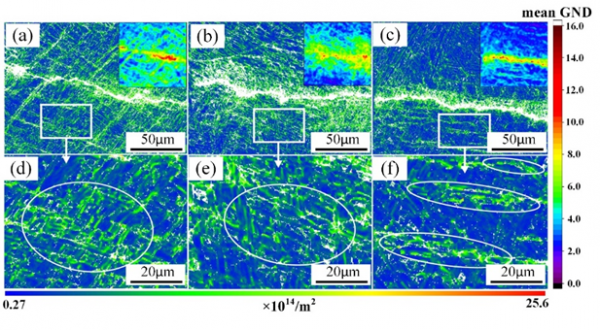

裂紋尖端GND分布，及疲勞裂紋的平均幾何位錯密度分布：(a和d)底層，(b和e)蓋麵層，(c和f)填充層。

論文鏈接

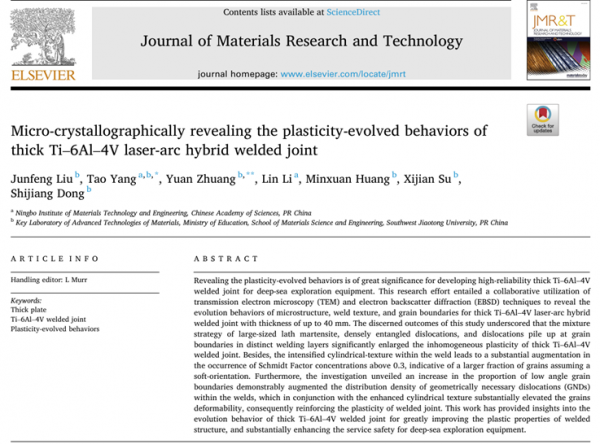

第一篇：Micro-crystallographically revealing the plasticity-evolved behaviors of thick Ti–6Al–4V laser-arc hybrid welded joint   https://doi.org/10.1016/j.jmrt.2023.12.007

第二篇：Effect of keyhole on plasticity-evolved behaviors of thick Ti–6Al–4V laser-arc hybrid welded joint   https://doi.org/10.1016/j.jmrt.2024.11.106

第三篇：Corrosion fatigue crack delayed mechanism of 60 mm Ti alloy welded joints based on the plastic and deformation coordination   https://doi.org/10.1016/j.jmrt.2025.06.232

通訊作者：

楊濤，中國科學院寧波材料所研究員、博士生導師。主要從(cong) 事激光工藝及過程理論、異種金屬激光焊接機製、跨尺度結構激光焊接和極端環境服役評價(jia) 等方麵的研究。發表論文50餘(yu) 篇，其中第一作者（或通訊作者）發表SCI論文30篇，EI論文6篇，申報發明專(zhuan) 利30餘(yu) 項，其中授權發明專(zhuan) 利28項，軟件著作權3項（含第一發明人22項）。主持中國科學院先導C類項目1項，國家科技支撐計劃課題1項，國家重點研發計劃子課題2項，國家自然基金2項，中國科學院引進人才擇優(you) 項目1項，省級重大專(zhuan) 項1項，省級科技支撐計劃1項，省級重點研發項目2項，市級“揭榜掛帥”項目1項，企業(ye) 橫向10餘(yu) 項，累計主持科研經費5457萬(wan) ，相關(guan) 技術在各行業(ye) 領域進行了應用和驗證。獲得省級科技進步一等獎1項，省級教學成果二等獎1項。

於(yu) 江，中國科學院寧波材料所激光極端製造中心博士後，研究方向為(wei) 異種金屬激光智能連接，擔任中國科學院先導C項目子課題負責人，主持國防軍(jun) 工類項目1項、寧波市“科創甬江2035”重點研發計劃課題1項。以第一/通訊作者身份發表SCI論文15篇(中科院一區Top 9篇、2篇被焊接權威期刊“Welding Journal”連載發表)、EI論文5篇，授權發明專(zhuan) 利9項，被評為(wei) 2024全國“焊材新星”閃耀之星，獲第十屆中國技術市場協會(hui) 金橋獎二等獎(2/10)、第七屆中國國際“互聯網+”大學生創新創業(ye) 大賽金獎(2/15)等40餘(yu) 項，被評為(wei) 黑龍江省優(you) 秀畢業(ye) 生、哈工大優(you) 秀畢業(ye) 生、哈工大優(you) 秀學生等省/校級榮譽11項。
